Magewell Eco Capture AIO M.2

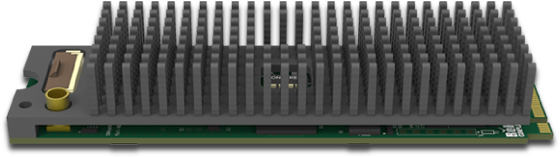

Vorschau: Magewell Eco Capture AIO M.2 side view

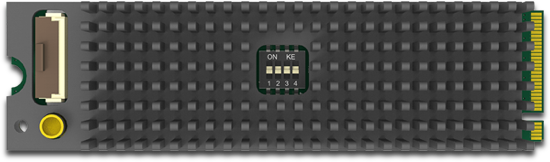

Vorschau: Magewell Eco Capture AIO M.2 Anschlüsse

268,07 € *

zzgl.19% MwSt.zzgl. Versandkosten

Lieferzeit voraussichtlich 3 - 5 Tage

Artikel-Nr.: 310062

Eco Capture AIO M.2 Einkanal-2K-Capture-Karte für All-in-One-Schnittstellen SKU:... mehr

Menü schließen

Produktinformationen "Magewell Eco Capture AIO M.2"

Eco Capture AIO M.2

Einkanal-2K-Capture-Karte für All-in-One-Schnittstellen
SKU: 116000000

Unterstützt einen Einkanal-2K-HDMI/SDI-Eingang mit eingebettetem Audio
M.2 2280 Standardgröße für kleine oder tragbare Gehäuse

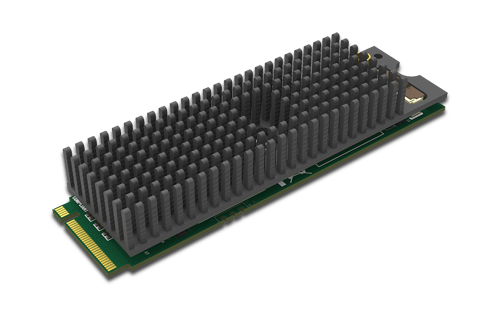

Magewell_eco_capture_aio_m2_1pQ28OqQXULEzH

Beschreibung Eco Capture AIO M.2

Der Eco Capture AIO M.2 aus der Eco Capture Familie von Magewell, ist eine Einkanal 2K Bilderfassung und Videoerfassungkarte für HDMI und SDI Eingangskanäle. Die Eingangsauflösung beträgt für HDMI: 2048 x 1080p und für SDI: 2048 x 1080p. Dabei kann der Videograbber mit einer Ausgangsauflösung von bis zu 2048x1080p60 über HDMI und 2048x1080p60 über SDI aufzeichnen. Auf Grund der vorhandene DirectShow-Schnittstelle kann die Karte mit einer Vielzahl von Software eingesetzt werden und unterstützt Programme wie z.B.: OBS, VLC, VirtualDub, XSplit, Wirecast u.v.m.. Die kleine Karte kann über den M.2 2280 PCIe Anschluss auf dem Mainbord eingesteckt werden und eignet sich somit optimal für kleine und tragbare Gehäuse. Es werden Microsoft Windows und verschiedene Linux distributionen unterstützt. Zusätzlich bietet Magewell ein SDK zum Download an welches eine umfassende Softwareintegration ermöglicht.

Anschlüsse Eco Capture AIO M.2

Magewell_interface-eco-capture-aio-m2mN529Tal2nH96

Spezifikationen & Eigenschaften Eco Capture AIO M.2

Anschlüsse

Eingangsanschlüsse

HDMI x1, mit einer Eingangsauflösung von bis zu 2048 x 1080 Pixel
SD/HD/3G/2K SDI x1, mit einer Eingangsauflösung von bis zu 2048 x 1080 Pixel

Host-Schnittstelle

M.2 2280 Type M (PCIe Gen2 x4)

Video Engine

Automatische Erkennung des Eingangssignalformats
Konvertierung von Farbformaten
Modus mit niedriger Latenz
SG-DMA-Übertragungsmodus
Mehrere replizierte Capture-Streams
Untertitel (SDK erforderlich)

Software

Windows- und Linux-Treiber und SDK
Aktualisierbare Firmware
Kompatibel mit Capture Express, Magewell Bridge für NDI®, Plugin für Premiere®

Sonstiges

2 Jahre Garantie
Ununterbrochen 24hx7 arbeiten
LED-Statusanzeige
Mehrere Geräte auf einem Host
Integrierter DIP-Schalter zum Einstellen der Kartennummer

Dokumente für Eco Capture AIO M.2

kurze FAQs über Eco Capture

English | 61.7 KB | 2020/12/04

Download

Benutzerhandbuch für die
Eco Capture-Familie

English | 61.7 KB | 2020/12/04

Download

Zubehör (im Lieferumfang enthalten)

Magewell_FPCtoHDMItypeAadapters_1SffwEv0mRPsKR

1 x FPC-auf-HDMI-Typ-A-Adapter

Teilenummer: 90092

1 x FPC-Flachbandkabel (20 cm)

Teilenummer: ACC00093

Magewell_EcoCaptureQuadSDIM-1kSVOiO0njP9Vm

1 x MMCX-zu-SDI-Breakout

Teilenummer: ACC00052

Video-Eingang:	HDMI, SDI
Geräteanschluss:	M.2 2280 Type M (PCIe Gen2 x4)

Weiterführende Links zu "Magewell Eco Capture AIO M.2"

Verfügbare Downloads:

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Magewell Eco Capture AIO M.2"

Bewertung schreiben

Bewertungen werden nach Überprüfung freigeschaltet.

technische Spezifikationen

Schliessen

technische Spezifikationen

Eingangssignal

HDMI 1.4a (über ein Zubehörkabel)
SD/HD/3G SDI (über ein Zubehörkabel)

HDMI-Eingangsfunktionen

165 MHz HDMI-Empfänger, max. Eingang: 2048 x 1080 60 fps 4:4:4
Benutzerdefinierte EDID
Eingang RGB/YCbCr 4:4:4 8/10/12 Bit, YCbCr 4:2:2 8/10/12 Bit
Bis zu 8-Kanal-24-Bit-HDMI-eingebettetem-Audio bei 192 kHz
HDMI-Schnittstelle: HDMI 1.4a

SDI-Eingangsfunktionen

Max. Eingabe: 2048 x 1080 60 fps 4:2:2 10 Bit
Bis zu 8-Kanal-48-kHz-Embedded-Audio
Standard SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425).
Eingang RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 10/12-Bit
Geben Sie SDI-Signale ein, die bis zu 110 m für 3G-SDI-Signale übertragen werden
Unterstützt Untertitel über SDK

CVBS-Eingangsfunktionen

12-bit ADC
Unterstützt NTSC-, PAL- und SECAM-Standard
Eingangssignal automatisch erkennen

Verarbeitungs- und Erfassungsfunktionen

~700 MB/s DMA-Bandbreite pro Kanal im PCIe 2.x-System
~400 MB/s DMA-Bandbreite pro Kanal im PCIe 1.x-System
Videoverarbeitungspipelines mit ~180 Megapixel/s Verarbeitungsbandbreite
Erfassen Sie Videos mit bis zu 2048 x 1080, Bildraten bis zu 144 fps
Zu den HDMI-Ausgängen gehören (die tatsächliche Aufnahmebildrate kann durch die PCIe-Bandbreite und die interne Arbeitsfrequenz begrenzt sein.):

2048x1080p60
1920x1080p 23.98/24/25/29.97/30/50/59.94/60/75
1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
720x576p25
720x480p30

Zu den SDI-Ausgängen gehören (die tatsächliche Erfassungsbildrate kann durch die PCIe-Bandbreite und die interne Arbeitsfrequenz begrenzt sein):

2048x1080p60
1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
720x576p25
720x480p30

Unterstützung für RGB/YCbCr 601/YCbCr 709/YCbCr 2020
Unterstützt Videoskalierung, Deinterlacing, Farbformatkonvertierung, Bildratenkonvertierung
Videos mit 8 Bit 4:4:4 ausgeben
Hochauflösender 100-ns-Takt basierend auf Hardwareimplementierung
Hardware-Uhrsynchronisierung über Karten hinweg über SDK

SDK & APIs

Das MWCapture SDK bietet Funktionen wie Signalstatusextraktion, Erfassungskonfiguration und Audio- und Videoerfassung in Echtzeit usw.
Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
Linux V4L2/ALSA

Ausgangsschnittstelle

M.2 2280 Type M (PCIe Gen2 x4)

Empfohlenes Betriebssystem

Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64) und höher
Linux x86-, x64- und ARM-Architektur mit 2.6.35 und höher

Kompatible Software

VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Jede andere auf DirectShow/V4L2/AVCaptureSession basierende Kodierungs- oder Streaming-Software

LED-Anzeige

Status-LEDs zeigen den Betriebszustand des Geräts an:

Langsam pulsierend: kein gültiges Eingangssignal
Ein: Eingangssignal gesperrt
Aus: kein Strom
Doppeltes Blinken: Speicher anormal oder FPGA falsch konfiguriert

Baugröße

M.2 Type–2280 (22 x 80 mm)

Zubehör

1 x FPC Flachbandkabel (Teilenummer: ACC00093)
1 x FPC-zu-HDMI-Typ-A-Adapter (Teilenummer: 90092)
1 x MMCX-zu-BNC-Kabel (Teilenummer: ACC00052)

Energieverbrauch

Max. Strom bei 3,3 V: ~ 0,89 A
Maximaler Stromverbrauch: ~ 2,94 W

Arbeitsumfeld

Betriebstemperatur: 0 bis 40 Grad C
Lagertemperatur: –20 bis 70 °C
Relative Luftfeuchtigkeit: 5 % bis 90 % (nicht kondensierend)
