Fujinon CF-ZA-1S Industrieobjektiv Serie

Fujinon CF-ZA-1S Machine Vision Objektive

Optimiert für 1.1“ SensorenFujinon-CZ-ZA-1S-Machine-Vision-Objektiv-Serie

Die Fujinon CF-ZA-1S Industrieobjektiv Serie mit 23 Megapixeln ist für Sensoren mit 1.1“ Größe und einem Pixel Pitch von 2.5µm optimiert. Die relative Beleuchtung erreicht bis zu über 90%*1, und ermöglicht ein klares Bild von der Bildmitte bis zum Randbereich.

* 1 Bei Benutzung von Blende F4, die häufig verwendet wird.

Hauptmerkmale


Relative Beleuchtung erreicht bis zu über 90 %*2

Im Allgemeinen wird die Beleuchtung des Randbereichs des Bildes durch die „relative Beleuchtung“ und den „Hauptstrahlwinkel (CRA)“ definiert. Die CF-ZA-1S-Serie übernimmt das ursprüngliche optische Fujifilm Design mit einer relativen Beleuchtung von bis zu über 90%*2 (Objektivmonomer), unterstützt einen große Sensorgrößen von 1.1“ und hält den CRA unter 5°. Da die beiden relativ ausgeglichen sind, bleibt das klare und helle Bild bis in den Randbereich erhalten. * 2 Bei Benutzung von Blende F4, die häufig verwendet wird. Um das Problem der Randabschattung (Vignettierung) zu minimieren, können softwareseitige Bildkorrekturen in der Regel nur das Bildrauschen verstärken, aber keine Verbesserung der Bildqualität erreichen. Dank des optischen Designs der CF-ZA-1S Serie ist eine Bildkorrektur der Randbereiche gar nicht erst nötig, sondern die Objektive liefern direkt qualitativ hochwertige Bilder mit geringem Rauschen über das gesamte Bild. Es eignet sich am besten für Inspektionen, die eine höhere Zuverlässigkeit erfordern.

<Echtes Bild ohne Bildkorrekturen>

Fujinon-CF-ZA-1S-pic_MVlenses_02

CRA ist ein Makro Objektiv
mit 30% peripherer Beleuchtung

Fujinon-CF-ZA-1S-pic_MVlenses_03

CF-ZA-1S-Serie
mit 80% peripherer Beleuchtung

Ursprüngliche hochauflösende Leistung des Fujinon-Objektivs „4D High Resolution“

„4D High Resolution“ sorgt für eine gleichmäßige hohe Auflösung von der Bildmitte bis zum Randbereich und kann den durch die Aufnahme verursachten Rückgang der Auflösung minimieren. Abstand oder Blende, die die optimierte hochauflösende Leistung des Fujinon-Objektivs liefert. Daher kann das hochauflösende Bild unter verschiedenen Einstellungs- und Aufnahmebedingungen erhalten werden. Durch die Unterstützung von 1.1-Zoll-Sensoren und einem Pixelabstand von 3.45 μm (entspricht 12 Megapixeln) wird die Kameraleistung optimal genutzt. Die Objektive sind am besten für Industriekameras mit IMX253 (1.1"-Typ) und IMX255 (1"-Typ) Sensor geeignet. Das Objektiv unterstützt Sensoren der nächsten Generation, deren Empfindlichkeit größer wird. Es ist gut für 1.1"-Sensoren und 2.5 μm Pixel (entspricht 23 Megapixeln). Reduzierung von einseitigem Bokeh und Einzelfehlern durch hochpräzise Montagetechnik.

Fujinon-CF-ZA-1S-pic_MVlenses_04

Übernahme der originalen FUJIFILM-Mechanik für "Vibrations- und Stoßfestigkeit".

Fujinon-CF-ZA-1S-pic_MVlenses_05

Konstante hohe Auflösung selbst nach Durchführung eines strengen Vibrationstest gemäß  JIS C 60068-2-6*3 . Selbst wenn Roboter-Arme (Robot Vision) oder 3D Stereo

Kameras von Stößen bis zu 10G*4 getroffen werden, liegt die Verschiebung der optischen Achse (Bildversetzung) unter 10μm. Ohne übermäßigen Einsatz von Klebstoff und unter Übernahme der ursprünglichen mechanischen Struktur des Unternehmens*5tritt keine Verschlechterung durch Feuchtigkeit, Hitze und Langzeitbelastung auf. Die Blendeneinstellung bleibt flexibel möglich auch bei Gewährleistung der „Vibrations- und Stoßfestigkeit“. Diese Funktionen erleichtern die Bedienung.

* 3 [Gemäß JIS C 60068-2-6], Vibrationsfrequenz 10-60 Hz (Amplitude 0.75 mm), Vibrationsfrequenz 60-500 Hz (Beschleunigung 100 m/S2) und Abtastung bei 50 Zyklen

*4 Die Stärke der maximalen G-Kräfte variiert von Modell zu Modell

*5 Die ursprüngliche Technologie des Unternehmens, die patentiert wurde

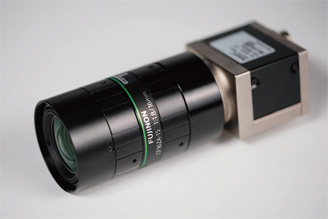

Unterstützen einen großen Sensor und realisieren gleichzeitig einenFujinon-CF-ZA-1S_pic_MVlenses_06 kompakten Außendurchmesser von φ39mm

Das kompakte Design mit einem Außendurchmessers φ39mm (CF8ZA-1S: Außendurchmesser φ54mm) trägt zur Platzersparnis bei. Nachrüsten der CF-ZA-Serie an Bildverarbeitungskameras, die einen großen Sensor unterstützten.

Hoher Komfort und Zuverlässigkeit

Durch die Verwendung des internen mechanischen Fokus ändert sich die Gesamtlänge des Objektivs beim Fokussieren nicht. Dank je 3 Schraubenlöchern auf dem Objektivgehäuse für Blende und Fokus kann die Position der Schrauben je nach Bedarf flexibel gewählt werden. Auf dem Objektiv ist eine Markierung für die optimale Fokusposition bei einem Arbeitsabstand von 50cm. Anhand der Markierung ist eine Verschiebung des Flanschs effektiv erkennbar. Dank des innovativen Schraubendesigns können die Feststellschrauben nicht herunter fallen, selbst wenn das Objektiv geschüttelt wird. Die optische Qualität jedes einzelnen Objektivs wird während der Produktion überwacht und optimiert. Zur Nachverfolgbarkeit des Qualitätsmanagements erhält jedes Gehäuse einen QR Code.

Fujinon CF-ZA-1S Machine Vision Objektive Optimiert für 1.1“ Sensoren Die Fujinon CF-ZA-1S Industrieobjektiv Serie mit 23 Megapixeln ist für Sensoren mit 1.1“ Größe und einem Pixel... mehr erfahren »
Fenster schließen
Fujinon CF-ZA-1S Industrieobjektiv Serie

Fujinon CF-ZA-1S Machine Vision Objektive

Optimiert für 1.1“ SensorenFujinon-CZ-ZA-1S-Machine-Vision-Objektiv-Serie

Die Fujinon CF-ZA-1S Industrieobjektiv Serie mit 23 Megapixeln ist für Sensoren mit 1.1“ Größe und einem Pixel Pitch von 2.5µm optimiert. Die relative Beleuchtung erreicht bis zu über 90%*1, und ermöglicht ein klares Bild von der Bildmitte bis zum Randbereich.

* 1 Bei Benutzung von Blende F4, die häufig verwendet wird.

Hauptmerkmale


Relative Beleuchtung erreicht bis zu über 90 %*2

Im Allgemeinen wird die Beleuchtung des Randbereichs des Bildes durch die „relative Beleuchtung“ und den „Hauptstrahlwinkel (CRA)“ definiert. Die CF-ZA-1S-Serie übernimmt das ursprüngliche optische Fujifilm Design mit einer relativen Beleuchtung von bis zu über 90%*2 (Objektivmonomer), unterstützt einen große Sensorgrößen von 1.1“ und hält den CRA unter 5°. Da die beiden relativ ausgeglichen sind, bleibt das klare und helle Bild bis in den Randbereich erhalten. * 2 Bei Benutzung von Blende F4, die häufig verwendet wird. Um das Problem der Randabschattung (Vignettierung) zu minimieren, können softwareseitige Bildkorrekturen in der Regel nur das Bildrauschen verstärken, aber keine Verbesserung der Bildqualität erreichen. Dank des optischen Designs der CF-ZA-1S Serie ist eine Bildkorrektur der Randbereiche gar nicht erst nötig, sondern die Objektive liefern direkt qualitativ hochwertige Bilder mit geringem Rauschen über das gesamte Bild. Es eignet sich am besten für Inspektionen, die eine höhere Zuverlässigkeit erfordern.

<Echtes Bild ohne Bildkorrekturen>

Fujinon-CF-ZA-1S-pic_MVlenses_02

CRA ist ein Makro Objektiv
mit 30% peripherer Beleuchtung

Fujinon-CF-ZA-1S-pic_MVlenses_03

CF-ZA-1S-Serie
mit 80% peripherer Beleuchtung

Ursprüngliche hochauflösende Leistung des Fujinon-Objektivs „4D High Resolution“

„4D High Resolution“ sorgt für eine gleichmäßige hohe Auflösung von der Bildmitte bis zum Randbereich und kann den durch die Aufnahme verursachten Rückgang der Auflösung minimieren. Abstand oder Blende, die die optimierte hochauflösende Leistung des Fujinon-Objektivs liefert. Daher kann das hochauflösende Bild unter verschiedenen Einstellungs- und Aufnahmebedingungen erhalten werden. Durch die Unterstützung von 1.1-Zoll-Sensoren und einem Pixelabstand von 3.45 μm (entspricht 12 Megapixeln) wird die Kameraleistung optimal genutzt. Die Objektive sind am besten für Industriekameras mit IMX253 (1.1"-Typ) und IMX255 (1"-Typ) Sensor geeignet. Das Objektiv unterstützt Sensoren der nächsten Generation, deren Empfindlichkeit größer wird. Es ist gut für 1.1"-Sensoren und 2.5 μm Pixel (entspricht 23 Megapixeln). Reduzierung von einseitigem Bokeh und Einzelfehlern durch hochpräzise Montagetechnik.

Fujinon-CF-ZA-1S-pic_MVlenses_04

Übernahme der originalen FUJIFILM-Mechanik für "Vibrations- und Stoßfestigkeit".

Fujinon-CF-ZA-1S-pic_MVlenses_05

Konstante hohe Auflösung selbst nach Durchführung eines strengen Vibrationstest gemäß  JIS C 60068-2-6*3 . Selbst wenn Roboter-Arme (Robot Vision) oder 3D Stereo

Kameras von Stößen bis zu 10G*4 getroffen werden, liegt die Verschiebung der optischen Achse (Bildversetzung) unter 10μm. Ohne übermäßigen Einsatz von Klebstoff und unter Übernahme der ursprünglichen mechanischen Struktur des Unternehmens*5tritt keine Verschlechterung durch Feuchtigkeit, Hitze und Langzeitbelastung auf. Die Blendeneinstellung bleibt flexibel möglich auch bei Gewährleistung der „Vibrations- und Stoßfestigkeit“. Diese Funktionen erleichtern die Bedienung.

* 3 [Gemäß JIS C 60068-2-6], Vibrationsfrequenz 10-60 Hz (Amplitude 0.75 mm), Vibrationsfrequenz 60-500 Hz (Beschleunigung 100 m/S2) und Abtastung bei 50 Zyklen

*4 Die Stärke der maximalen G-Kräfte variiert von Modell zu Modell

*5 Die ursprüngliche Technologie des Unternehmens, die patentiert wurde

Unterstützen einen großen Sensor und realisieren gleichzeitig einenFujinon-CF-ZA-1S_pic_MVlenses_06 kompakten Außendurchmesser von φ39mm

Das kompakte Design mit einem Außendurchmessers φ39mm (CF8ZA-1S: Außendurchmesser φ54mm) trägt zur Platzersparnis bei. Nachrüsten der CF-ZA-Serie an Bildverarbeitungskameras, die einen großen Sensor unterstützten.

Hoher Komfort und Zuverlässigkeit

Durch die Verwendung des internen mechanischen Fokus ändert sich die Gesamtlänge des Objektivs beim Fokussieren nicht. Dank je 3 Schraubenlöchern auf dem Objektivgehäuse für Blende und Fokus kann die Position der Schrauben je nach Bedarf flexibel gewählt werden. Auf dem Objektiv ist eine Markierung für die optimale Fokusposition bei einem Arbeitsabstand von 50cm. Anhand der Markierung ist eine Verschiebung des Flanschs effektiv erkennbar. Dank des innovativen Schraubendesigns können die Feststellschrauben nicht herunter fallen, selbst wenn das Objektiv geschüttelt wird. Die optische Qualität jedes einzelnen Objektivs wird während der Produktion überwacht und optimiert. Zur Nachverfolgbarkeit des Qualitätsmanagements erhält jedes Gehäuse einen QR Code.

Für die Filterung wurden keine Ergebnisse gefunden!
35 mm C-Mount Objektiv Fujinon CF35ZA-1S - 1.8/ 35mm
35 mm C-Mount Objektiv Fujinon CF35ZA-1S - 1.8/...
  • Brennweite: 35 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 1,8
  • M.O.D.: 0,20 m
  • Filtergewinde: M37,5 x 0.5
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
50 mm C-Mount Objektiv Fujinon CF50ZA-1S
50 mm C-Mount Objektiv Fujinon CF50ZA-1S - 2.4/...
  • Brennweite: 50 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 2,4
  • M.O.D.: 0,20 m
  • Filtergewinde: M37,5 x 0.5
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
25 mm C-Mount Objektiv Fujinon CF25ZA-1S - 1.8/ 25mm
25 mm C-Mount Objektiv Fujinon CF25ZA-1S - 1.8/...
  • Brennweite: 25 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 1,8
  • M.O.D.: 0,10 m
  • Filtergewinde: M37,5 x 0.5
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
12 mm C-Mount Objektiv Fujinon CF12ZA-1S
12 mm C-Mount Objektiv Fujinon CF12ZA-1S - 1.8/...
  • Brennweite: 12 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 1,8
  • M.O.D.: 0,10 m
  • Filtergewinde: M37,5 x 0.5
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
16 mm C-Mount Objektiv Fujinon CF16ZA-1S
16 mm C-Mount Objektiv Fujinon CF16ZA-1S - 1.8/...
  • Brennweite: 16 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 1,8
  • M.O.D.: 0,10 m
  • Filtergewinde: M37,5 x 0.5
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
8 mm C-Mount Objektiv Fujinon CF8ZA-1S - 1.8/ 8mm
8 mm C-Mount Objektiv Fujinon CF8ZA-1S - 1.8/ 8mm
  • Brennweite: 8 mm
  • Auflösung: 23 Megapixel
  • Sensor: 1.1
  • Blende: Manuelle Blende, 1,8
  • M.O.D.: 0,10 m
  • Filtergewinde: M52 x 0,75
  • Objektivanschluss: C-Mount
Firmenkonditionen: zum Login
Preise auf Anfrage.
