So erfassen Sie 1080p 144fps-Gaming-Videosignale mit Magewell-Geräten

So erfassen Sie 1080p 144fps-Gaming-Videosignale mit Magewell-Geräten


Spiele wie "PlayerUnknown's Battlegrounds" und andere Ego-Shooter-Spiele sind in den letzten Jahren auf der ganzen Welt populär geworden. Viele Spieler koppeln Monitore mit einer Bildwiederholfrequenz von mindestens 144 Hz mit Spielen, die eine Bildrate von 144 fps oder höher unterstützen. Dies kann ihnen helfen, so nahe wie möglich an einer "Null-Verzögerung" -Erfahrung zu sein, um das ultimative Ziel zu erreichen: "Was Sie sehen, ist das, was Sie erhalten."

Das Aufzeichnen des ursprünglichen Spielinhalts während des Spielens mit 144 fps ist für viele Spieler ein Problem, da typische Encoder oder Capture-Karten mit 144 fps-Signalquellen nicht gut umgehen können. In diesem Blog wird erklärt, wie Sie mit Magewell-Aufnahmegeräten 1080p 144fps-Spielvideosignale aufnehmen und aufzeichnen.


Verwendete Geräte:

  • Ein Monitor mit einer Bildwiederholfrequenz von 144 Hz und eine Spielekonsole oder ein Spielecomputer.
  • Ein Computer (Desktop oder Laptop) mit installierter Aufzeichnungssoftware. Unser kostenloses Capture Express V3.2 wird empfohlen.
  • Eine Magewell PCIe-Aufnahmekarte oder ein USB-Aufnahmegerät. Pro Capture HDMI 4K Plus LT oder USB Capture HDMI 4K Plus werden empfohlen. (Beachten Sie, dass aufgrund der Bandbreitenbeschränkungen von USB 3.0 die Bildrate des mit einem USB-Aufnahmegerät aufgenommenen Videos möglicherweise nicht die vollen 144 fps erreicht, Sie jedoch möglicherweise trotzdem mit einer niedrigeren Bildrate aufnehmen und streamen möchten.)
  • Ein Magewell USB 3.0-Kabel (bei Verwendung eines USB Capture-Geräts) und zwei HDMI-Kabel.


Schritte:

1. Geräteverbindung

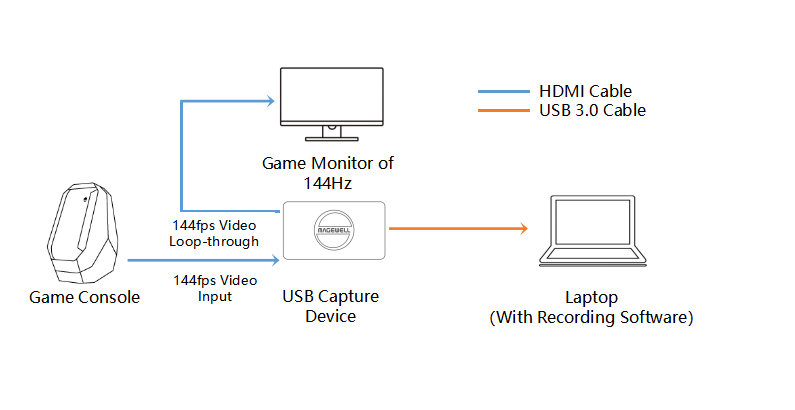

  • Aufnehmen mit einem Laptop: Die USB Capture-Familie ist Plug-and-Play-fähig, sodass Sie keine zusätzlichen Treiber installieren müssen - nur die Aufnahmesoftware.

Magewell_1080p-144fps_Video_capture_1

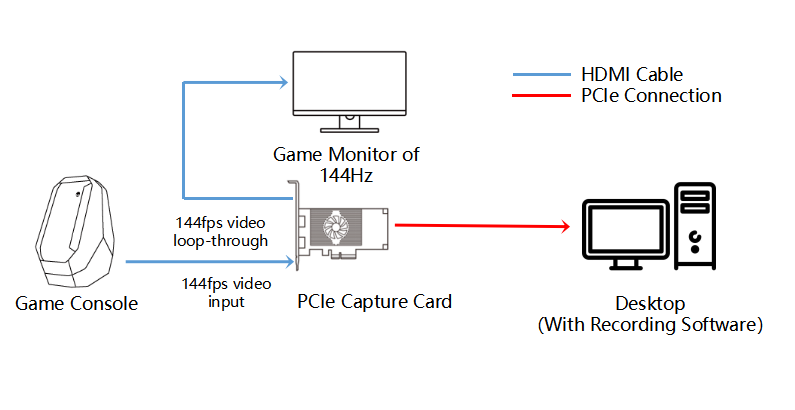

  • Verwenden eines Desktop-Computers zum Aufzeichnen: Installieren Sie die Magewell-Erfassungskarte in einem PCIe x4-Steckplatz (oder höher) im Host-Computer und installieren Sie den Treiber (zum Herunterladen auf der Seite "Support" von Magewell verfügbar).

Magewell_1080p-144fps_Video_capture_2

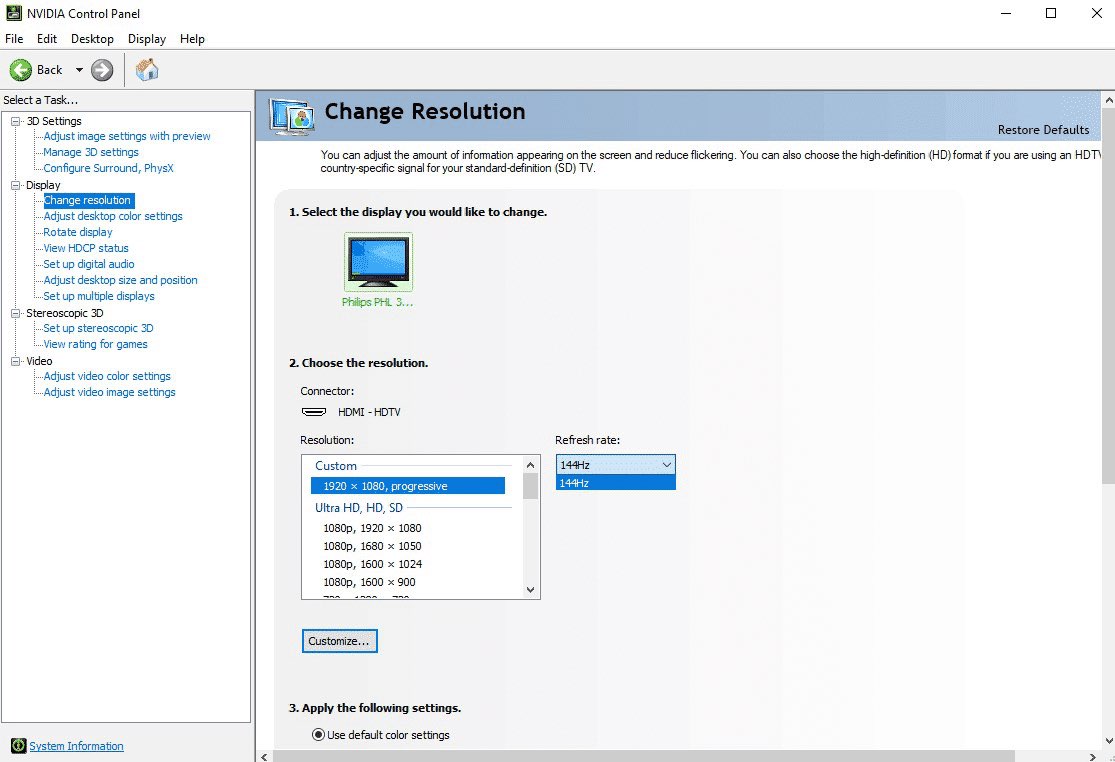

2. Öffnen Sie auf dem Spielsystem das Grafikkarten-Bedienfeld (für einen Spielecomputer) oder das Video-Einstellungsfeld (für eine Spielekonsole). Stellen Sie die Auflösung auf 1920 x 1080p und die Bildwiederholfrequenz auf 144 Hz ein (die Bildrate des Ausgangsvideosignals beträgt 144 fps).

Magewell_1080p-144fps_Video_capture_3

3. Öffnen Sie die Aufnahmesoftware. Wählen Sie das Magewell-Aufnahmegerät (falls nicht bereits ausgewählt) und beginnen Sie mit der Aufzeichnung des Spiels.

Sowohl USB Capture HDMI 4K Plus als auch Pro Capture HDMI 4K Plus LT verfügen über eine Video-Loop-Through-Verbindung. Auf diese Weise können Sie Spielinhalte ohne Verzögerung gleichzeitig auf dem Aufnahmegerät (zum Aufnehmen) und einem Monitor (zum Spielen) gleichzeitig ausgeben, ohne einen HDMI-Splitter zu benötigen. Dies vermeidet das Risiko einer Instabilität, die durch externen Splitter entstehen kann (sowie die Kosten des Splitters). Das USB Capture HDMI 4K Plus unterstützt auch die Aufnahme eines Mikrofoneingangs und die Überwachung über Kopfhörer, sodass sowohl der Spielfortschritt selbst als auch der Kommentar des Spielers aufgezeichnet werden können.

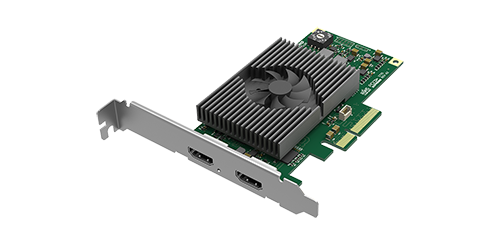

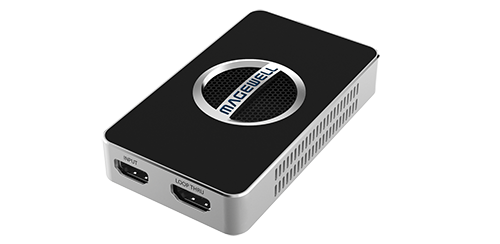

Magewell_1080p-144fps_Video_capture_4Magewell_1080p-144fps_Video_capture_5

Aus praktischer Sicht haben Live-Streaming-Plattformen normalerweise Grenzen für die Bildrate. Die höchste Streaming-Framerate von YouTube, Twitch und Facebook Live beträgt beispielsweise 60 fps. Selbst wenn der Player den mit 144 fps aufgenommenen Videoclip auf die Plattform hochlädt, kann nicht garantiert werden, dass die Zuschauer über einen Monitor verfügen, der eine Bildwiederholfrequenz von 144 Hz unterstützt. Magewell-Erfassungslösungen bieten eine FPGA-basierte Verarbeitung zur Skalierung der Videoauflösung und der Bildrate, wodurch die Auswirkungen auf die Verarbeitung auf die CPU des Host-Computers minimiert werden und gleichzeitig eine zuverlässige, stabile und kostengünstige Erfassungslösung bereitgestellt wird.

Zusätzlich zu den persönlichen Aufzeichnungsanforderungen wird der Pro Convert HDMI 4K Plus NDI-Encoder von Magewell dringend empfohlen, wenn Benutzer 144 fps-Spielbildschirme für die eSport-Produktion effizient übertragen müssen. NDI ist ein von NewTek eingeführtes Protokoll für hochwertigen Video-over-IP-Transport. Magewell hat diese Technologie in viele Modelle der Pro Convert-Hardwarefamilie integriert, mit deren Hilfe Benutzer unabhängig von der physischen Entfernung eine Videoübertragung mit geringer Latenz erzielen können. Sie ist mit Quellen mit 1920 x 1080p und 144 fps kompatibel. Es gibt viele Software- und Hardware-Live-Produktionsprodukte, die NDI-Decodierung unterstützen, darunter vMix, StreamStar, NewTek TriCaster, Watchout und unsere eigenen Pro Convert-Decoder.
