Ein Upgrade auf 5 Megapixel: Fujinon präsentiert die neue HF-XA-5M Objektiv Serie



FUJIFILM Europe GmbH hat ein Upgrade der bestehenden 3 Megapixel Objektiv Serie “HF-XA”

auf offizielle 5 Megapixel Auflösungsvermögen in der „HF-5M“ Serie

angekündigt. In 2016 wurde die HF-XA Objektiv Serie mit einem offiziellen Auflösungsvermögen von 3 Megapixel veröffentlicht. Tatsächlich bietet die Mehrzahl der Objektive dieser Serie aber ein höheres Auflösungsvermögen und unterstützt 5 Megapixel Kameras ohne Einschränkungen. Um dieses Auflösungsvermögen zukünftig für jedes einzelne Objektiv der Serie garantieren

zu können, hat Fujifilm neue Testverfahren innerhalb der Produktionslinien der Objektive installiert. Die Objektive werden direkt während der Produktion geprüft und optimiert. Die bisherige 3 Megapixel Serie HF-XA wird deshalb offiziell auf 5 Megapixel hochgestuft. Das Objektivdesign an sich und die technischen Spezifikationen bleiben unverändert, während die Namen der Modelle von HFxxXA-1 zu HFxxXA-5M.

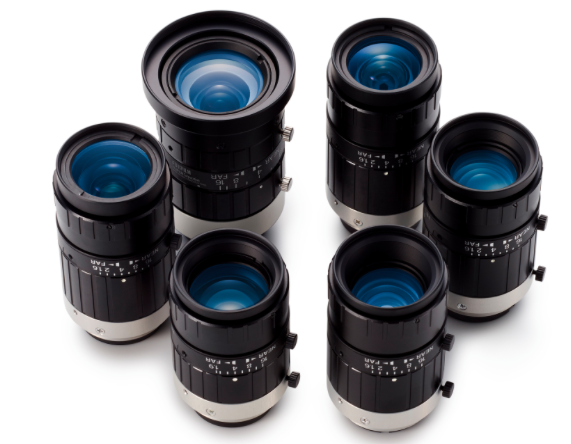

Fujinon-HF-XA-5M-Serie

Die FUJINON HF-5M Serie beinhaltet sechs hochauflösende Festbrennweiten zwischen 6mm und 35mm Brennweite. Das Auflösungsvermögen von 5 Megapixel (3.45µm) ist über die gesamte Bildfläche konstant hoch, sowohl bei offener Blende unter schlechten Lichtbedingungen, als auch über unterschiedliche Arbeitsabstände. Dadurch wird ein flexibler Einsatz in verschiedenen Anwendungen ermöglicht bei gleichbleibender Bildqualität. Die Bauform der neuen Objektive ist mit einem Durchmesser von nur 29.5mm sehr klein. Mit dieser Größe sind die Objektive kleiner als viele Machine Vision Kameras, was zur Reduzierung der Größe des Gesamtsystems beiträgt. Abhängig von der Brennweite ist der Einsatz mit Sensoren bis zu 2/3“ in den kürzeren Brennweiten und mit Sensoren bis zu 1/1.2“ und 1/1.2“ in den längeren Brennweiten möglich. Des Weiteren bieten die Objektive jeweils 3 Positionen für Feststellschrauben für Blende und Fokus zur einfachen Installation auch bei begrenztem Platz.

Wichtige Spezifikationen :

  • 5 Megapixel Auflösungsvermögen: Konstant hohe Auflösung von der Bildmitte bis in die Randbereiche mit einem Pixel Pitch von 3.45μm – auch unter wechselnden Arbeitsabständen und Blendeneinstellungen.
  • Großes Format: Offiziell designed für 2/3“ - aber insbesondere die langen Brennweiten sind auf Sensorgrößen bis 1/1.2“ und 1“ einsetzbar
  • Kleines kompaktes Gehäuse: einheitlicher Außendurchmesser von nur 29.5mm. Damit tragen die Objektive zur Reduzierung der Größe des gesamten Bildverarbeitungssystems bei. Lediglich die 6mm Brennweite HF6XA-5M ist mit einem Durchmesser der Frontlinse von 39mm minimal größer.
  • Zur einfachen Installation: Blendenring und Fokusring bieten je drei Positionen für Feststellschrauben – freie Wahl der besten Position zur Fixierung von Blende und Fokus auch bei geringem Platz



Spezifikationen HF6XA-5M HF8XA-5M HF12XA-5M HF16XA-5M HF25XA-5M HF35XA-5M HF50XA-5M
Brennweite (mm) 6 8 12 16 25 35 50
Blende F1,9 - F16 F1,6 - F16 F1,6 - F16 F1,6 - F16 F1,6 - F16 F1,9 - F16 F2,4 - F16
Pixel Pitch  3,45µm
MOD (mm) 100 100 100 100 100 200 200
Blendensteuerung manuell
Fokussteuerung manuell
Öffnungswinkel (HxV) bei 2/3" 74,7° x 58,1° 58,4° x 44,6° 40,1° x 30,3° 31,4° x 23,7° 20,0° x 15° 14,2° x 10,7° 10,7° x 7,8°
Gewicht (g) 100 79 79 71 72 60 95
Sensorgröße  2/3" 2/3" 2/3" 1/1,2" 1/1,2" 1/1,2" 1/1,2"
Abmessungen (mm) Ø 39 x 51 Ø 29,5 x 51,5 Ø 29,5 x 51,5 Ø 29,5 x 46 Ø 29,5 x 46,5 Ø 29,5 x 41,5 Ø 33 x 66,5
Filtergewinde (mm) M37,5 x 0,5 M25,5 x 0,5 M25,5 x 05 M25,5 x 05 M25,5 x 05 M25,5 x 05 M30,5 x 0,5
Verzeichnung (TV Distortion) -2,9% -2% -1,3% -0,6% -0,1% +0,1% +0,01%
Artikel-Nr.:  303785 303786 303787 303788 303789 303790 303791
Bemerkung Fixierschrauben für Blende und Fokus
