Computar stellt die neue MPZ-Produktreihe für die industrielle Bildverarbeitung vor





Die Machine Vision-Produktpalette von Computar umfasst die NEUE MPZ-Serie mit extrem hoher Auflösung und präziser Genauigkeit. Computar bietet eine umfangreiche Auswahl an Modellen, die für verschiedene Sensortypen und für nahezu jede Anwendung geeignet sind.

Computar_MPZ-series-01HGLaH7bpGF98C



Eigenschaften:

  • Kompatibel mit dem 1-Zoll-Sensorformat, z. B. IMX255 (1 Zoll, 8,9 MP, 3,45 μm), IMX183 (1 Zoll, 20 MP, 2,4 μm)
  • Feste Brennweiten - 8, 12, 16, 25, 35, 50 und 75 mm
  • Hohe Leistung bei kurzem Arbeitsabstand
  • Kürzere Arbeitsentfernung von nur 0,1 m
  • Gute Auflösung von INF bis MOD durch floating Design
  • Vibrationsfestigkeit bis 5G
  • Bildkreis Ø16.0mm

Lineup der Computar MPZ-Serie




V0826-MPZ
Brennweite 8 mm
Max. Blendenverhältnis 1:2.6
Maximales Bildformat 12.8 mm x 9.6 mm (Ø16mm)
Blendenbereich F.2.6 - F16.0
Fokussierbereich 0.1m - Inf.
Blendensteuerung  manuell
Fokussteuerung manuell
Öffnungswinkel 1" (D / H / V) D 88.8° /  H 76.9° /  V 61.5°
Öffnungswinkel 2/3" (D / H / V) D 68.6° / H 57.1 /  V 44.2°
Öffnungswinkel 1/1.8" (D / H / V) D 58.2° / H 47.8° / V 36.6°
Verzeichnung bei 1" -0.8 %
Verzeichnung bei 2/3" - 2.1%
Verzeichnung bei 1/1.8" -1.9%
Filtergewinde -
Gewicht TBD
Abmessungen in mm Ø69.5 x 60.53
Temperaturbereich -10°C - +50°C
Computar-V0826-MPZ-Drawing
V1226-MPZ
Brennweite 12 mm
Max. Blendenverhältnis 1:2.6
Maximales Bildformat 12.8 mm x 9.6 mm (Ø16mm)
Blendenbereich F2.6 - F16.0
Fokussierbereich 0.1m - Inf.
Blendensteuerung  manuell
Fokussteuerung manuell
Öffnungswinkel 1" (D / H / V) D 67.4° / H 56.7° / V 44.1°
Öffnungswinkel 2/3" (D / H / V) D 49.8° / H 40.7° / V 31.0°
Öffnungswinkel 1/1.8" (D / H / V) D 41.5° / H33.7° / V25.5°
Verzeichnung bei 1" 0.0%
Verzeichnung bei 2/3" -1.1%
Verzeichnung bei 1/1.8" -1.0%
Filtergewinde M37.5 P=0.5mm
Gewicht 98.4g
Abmessungen Ø39 x 51.4°
Temperaturbereich -10°C - +50°C

Computar-V1226-MPZ-Drawing

V1624-MPZ
Brennweite 16 mm
Max. Blendenverhältnis  1:2.4
Maximales Bildformat  12.8 mm x 9.6 mm (Ø16mm)
Blendenbereich  F2.4 - F16.0
Fokussierbereich  0.1m - Inf.
Blendensteuerung  manuell
Fokussteuerung  manuell
Öffnungswinkel 1" (D / H / V) D 53.2° / H 43.8° / V 33.6°
Öffnungswinkel 2/3" (D / H / V) D 38.1° / H 30.9° / V 23.4°
Öffnungswinkel 1/1.8" (D / H / V) D 31.6° / H 25.5° / V 19.2°
Verzeichnung bei 1" 0.0%
Verzeichnung bei 2/3" -0.4%
Verzeichnung bei 1/1.8"  -0.4%
Filtergewinde   M33.5 P=0.5mm
Gewicht TBD
Abmessungen in mm Ø 37 x 54.4 mm
Temperaturbereich -10°C - + 50°C

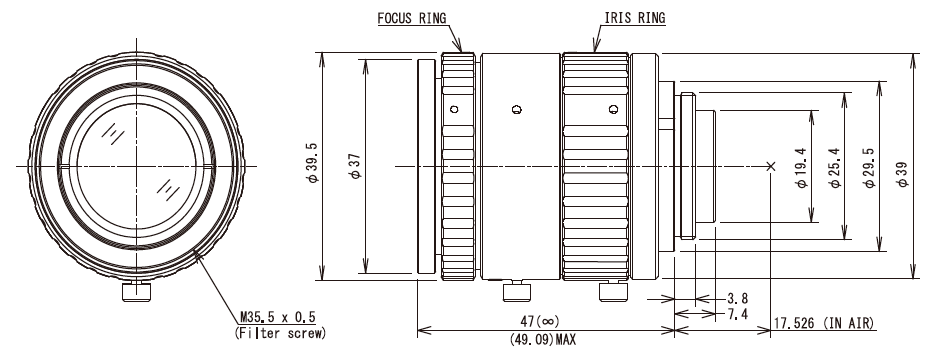

Computar-V1624-MPZ-Drawing

V2520-MPZ
Brennweite 25 mm
Max. Blendenverhältnis 1:2.0
Maximales Bildformat 12.8 mm x 9,6 mm (Ø16mm)
Blendenbereich F2.0 - F16.0
Fokussierbereich 0.15m - Inf.
Blendensteuerung  manuell
Fokussteuerung manuell
Öffnungswinkel 1" (D / H / V) D 35.5° / H 28.8° / V 21.8°
Öffnungswinkel 2/3" (D / H / V)  D 24.9° / H 20.0° / V 15.1°
Öffnungswinkel 1/1.8" (D / H / V) D 20.5° / H 16.4° / V 12.4°
Verzeichnung bei 1" 0.0%
Verzeichnung bei 2/3" 0.0%
Verzeichnung bei 1/1.8" 0.0%
Filtergewinde  M35.5 P=0.5mm
Gewicht 73.1 g
Abmessungen in mm Ø 37 x 43,90 mm
Temperaturbereich -10°C - +50°C

Computar-V2520-MPZ-Drawing

V3522-MPZ
Brennweite 35 mm
Max. Blendenverhältnis 1:2.2
Maximales Bildformat 12.8mm x 9.6 mm (Ø16mm)
Blendenbereich F2.2 - F16.0
Fokussierbereich 0.2m - Inf.
Blendensteuerung manuell
Fokussteuerung manuell
Öffnungswinkel 1" (D / H / V) D 25.8° / H 20.8° / V 15.7°
Öffnungswinkel 2/3" (D / H / V) D 17.9° / H 14.4° / V 10.8°
Öffnungswinkel 1/1.8" (D / H / V) D 14.7° / H 11.8° / V 8.9°
Verzeichnung bei 1" 0.0%
Verzeichnung bei 2/3" 0.0%
Verzeichnung bei 1/1.8"  0.0%
Filtergewinde M34 P=0.5mm
Gewicht 118.2 g
Abmessungen in mm Ø 35.5 x 63.90 mm
Temperaturbereich - 10°C - +50°C
Computar-V3522-MPZ-Drawing
V5024-MPZ
 Brennweite 50 mm
Max. Blendenverhältnis 1:2.4
Maximales Bildformat  12.8 mm x 9.6 mm (Ø16mm)
Blendenbereich  F2.4 - F16.0
Fokussierbereich  0.2m - Inf.
Blendensteuerung  manuell
Fokussteuerung  manuell
Öffnungswinkel 1" (D / H / V)  D 18.2° / H 14.6° / V 11.0°
Öffnungswinkel 2/3" (D / H / V)  D 12.6° / H 10.1° / V 7.6°
Öffnungswinkel 1/1.8" (D / H / V)  D 10.3° / H 8.3° / V 6.2°
Verzeichnung bei 1"  0.0%
Verzeichnung bei 2/3"  0.0%
Verzeichnung bei 1/1.8"  0.0%
Filtergewinde  M30.5 P=0.5
Gewicht  138.5 g
Abmessungen in mm  Ø 42mm x 67.15 mm
Temperaturbereich   -10°C - +50°C

Computar-V3522-MPZ-Drawing

V7531-MPZ
Brennweite 75 mm
Max. Blendenverhältnis 1:3.1
Maximales Bildformat  12.8 mm x 9.6 mm(Ø16mm)
Blendenbereich F3.1 - F 16.0
Fokussierbereich 0.25 - Inf.
Blendensteuerung manuell
Fokussteuerung manuell
Öffnungswinkel 1" (D / H / V) D 12.2° / H 9.8° / V 7.3°
Öffnungswinkel 2/3" (D / H / V) D 8.4° / H 6.7° / V 5.0°
Öffnungswinkel 1/1.8" (D / H / V) D 6.9° / H 5.5° / V 4.1
Verzeichnung bei 1" 0.0%
Verzeichnung bei 2/3" 0.0%
Verzeichnung bei 1/1.8" 0.0%
Filtergewinde M30.5 P=0.5
Gewicht TBD
Abmessungen in mm Ø42 mm x 85,90 mm
Temperaturbereich -10°C - +50°C
Computar-V7531-MPZ-Drawing
 Computar_MPZ-Series_overview
