- Artikel-Nr.: 310083
Eco Capture 12G SDI 4K Plus M.2 Einkanalige 4Kp60-Aufnahmekarte SKU: 115610000... mehr
Produktinformationen "Magewell Eco Capture 12G SDI 4K Plus M.2"

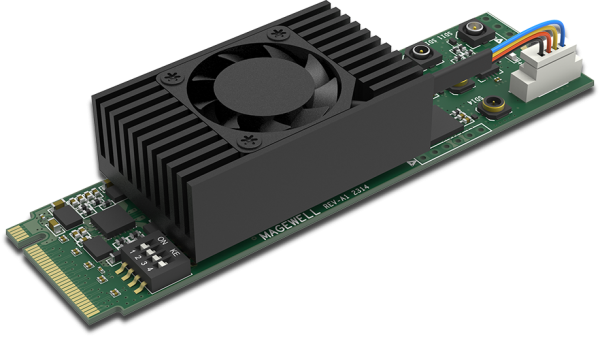

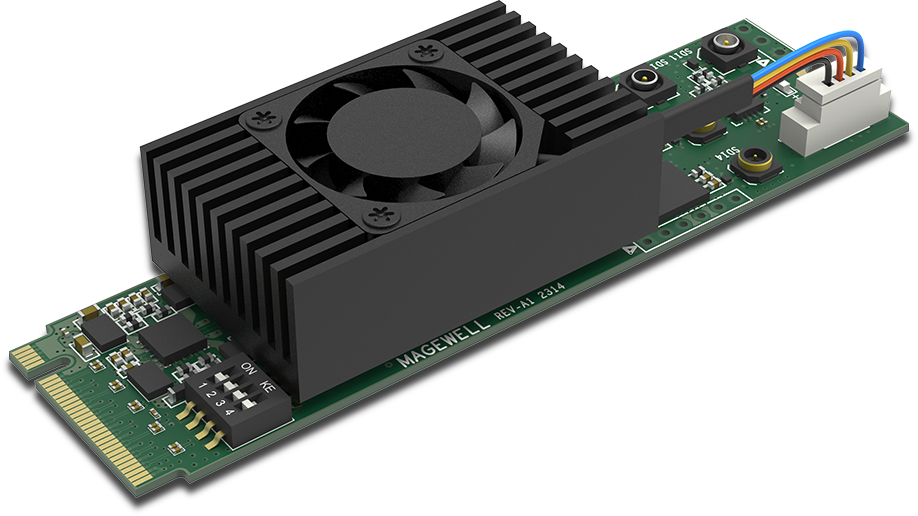

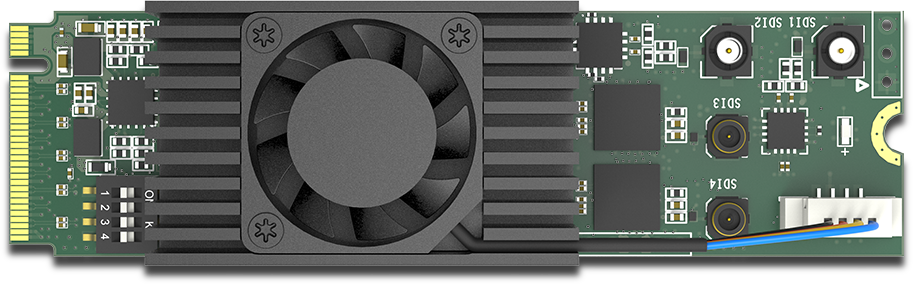

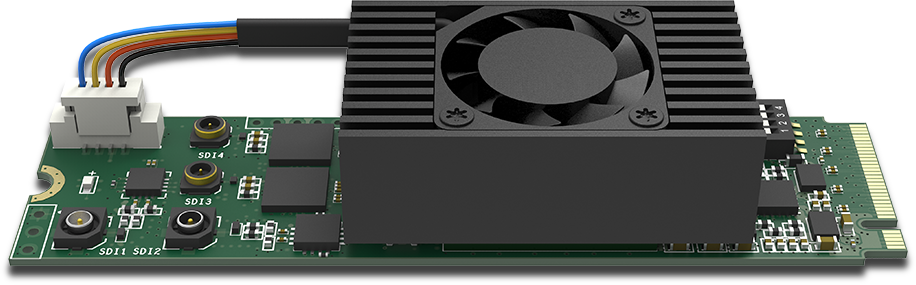

Eco Capture 12G SDI 4K Plus M.2
Einkanalige 4Kp60-Aufnahmekarte
SKU: 115610000
- Erfasst 1-Kanal-Single-Link-12G-SDI oder Quad-Link-3G-SDI + eingebettetes Audio
- Hoher Durchsatz für die Aufnahme und Unterstützung höherer Bildraten
- M.2 2280 Standardgröße für kleine oder tragbare Systeme
Beschreibung Eco Capture 12G SDI Plus M.2
Die Magewell Eco Capture 12G SDI 4K Plus M.2 ist eine hochleistungsfähige M.2-Videoaufnahmekarte, die 4K-Videos mit erstaunlichen 60 Bildern pro Sekunde über SDI-Schnittstellen erfasst. Dieses Gerät der Eco Capture Familie setzt neue Maßstäbe für professionelle Videoaufzeichnungen mit überragender Bildqualität und Klarheit. Die M.2 2280 Typ M-Schnittstelle ermöglicht eine schnelle Verbindung zum Host-System. Die integrierte Video Engine erkennt automatisch das Eingangssignalformat und unterstützt kontinuierlichen Betrieb rund um die Uhr. Mehrere Geräte können an einen Host angeschlossen werden, und ein On-Board-DIP-Schalter erleichtert die Konfiguration. Die Magewell Eco Capture 12G SDI 4K Plus M.2 ist die ideale Lösung für Profis, die Broadcasts, Live-Streaming oder Videoüberwachung betreiben. Diese kompakte Karte bietet Leistung und Zuverlässigkeit in einem beeindruckenden Paket. Erfüllen Sie Ihre 4K-Aufnahmeanforderungen mit Magewell und erleben Sie eine unübertroffene Videoqualität.
Anschlüsse
Spezifikationen und Funktionen
Anschlüsse
Eingabeschnittstelle
- SD/HD/3G/6G/12G SDI
- Unterstützt eine Eingangsauflösung von bis zu 4096 x 2160 60 fps
Host-Schnittstelle
- M.2 2280 Type M (PCIe Gen3 x4)
Video Engine
- Automatische Erkennung des Eingangssignalformats
- Konvertierung von Farbformaten
- Modus mit geringer Latenz
- SG-DMA-Übertragungsmodus
- Mehrere replizierte Capture-Streams
- Untertitel (SDK erforderlich)
Software
- Windows- und Linux-Treiber und SDK
- Aktualisierbare Firmware
- Kompatibel mit Capture Express, Magewell Bridge für NDI®, Plugin für Premiere®
Others
- 2 Jahre Garantie
- Kontinuierlich rund um die Uhr arbeiten
- LED-Statusanzeige
- Mehrere Geräte auf einem Host
- Integrierter DIP-Schalter zum Einstellen der Kartennummer
Dokumente
Zubehör (im Lieferumfang enthalten)
2 x 3G BNC
Teilenummer: ELE00018
2 x 3G SDI Kable
Teilenummer: ELE00019
2 x 12G SDI Kable
Teilenummer: ACC10020
2 x 12G BNC
Teilenummer: ACC10021
Video-Eingang: | SDI |
Geräteanschluss: | M.2 2280 Type M (PCIe Gen2 x4) |
Weiterführende Links zu "Magewell Eco Capture 12G SDI 4K Plus M.2"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Magewell Eco Capture 12G SDI 4K Plus M.2"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Spezifikationen
Magewell Eco Capture 12G SDI 4K Plus M.2 technische Spezifikationen
Eingabefunktionen
Eingang: Single SD/HD/3G/6G/12G SDI, Dual 6G-SDI zu 12G-SDI oder Quad 3G-SDI zu 12G-SDI
SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081) /12G (ST 2082) Standard
Unterstützung für den 4K-Modus (4096 x 2160)
Bis zu 8-Kanal-48-kHz-eingebettetes-Audio
Eingangs-SDI-Signale werden bis zu 75 m für 12G-SDI, 80 m für 6G-SDI, 200 m für 3G-SDI und 430 m für SD-Signal übertragen
Unterstützung für Untertitel über SDK
SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081) /12G (ST 2082) Standard
Unterstützung für den 4K-Modus (4096 x 2160)
Bis zu 8-Kanal-48-kHz-eingebettetes-Audio
Eingangs-SDI-Signale werden bis zu 75 m für 12G-SDI, 80 m für 6G-SDI, 200 m für 3G-SDI und 430 m für SD-Signal übertragen
Unterstützung für Untertitel über SDK
Verarbeitungs- und Erfassungsfunktionen
Videoverarbeitungspipelines mit einer Verarbeitungsbandbreite von ~700 Megapixeln/s
~2400 MB/s pro Kanal DMA-Bandbreite im PCIe 3.x-System
~1600 MB/s pro Kanal DMA-Bandbreite im PCIe 2.x-System
~800 MB/s pro Kanal DMA-Bandbreite im PCIe 1.x-System
Nehmen Sie Videos mit einer Auflösung von bis zu 4096 x 2160 und Bildraten von bis zu 240 Bildern pro Sekunde auf. Zu den typischen Ausgaben gehören (die tatsächliche Bildrate der Aufnahme kann durch die PCIe-Bandbreite und die interne Arbeitsfrequenz begrenzt sein):
Unterstützen Sie benutzerdefinierte Ausgabeformate mit dem Magewell Capture SDK
Unterstützt benutzerdefiniertes EDID, Hoch-/Runterskalierung, De-Interlacing, Farbraumkonvertierung und Bildratenkonvertierung
Mehrere Capture-Streams, unbegrenzte Capture-Streams für jeden Eingangskanal
Unterstützt Zeitstempel und A/V-Synchronisierung
Unterstützt das Extrahieren von ANC-Metadaten für benutzerdefinierte DID/SDID
Unterstützt Firmware-Upgrade
~2400 MB/s pro Kanal DMA-Bandbreite im PCIe 3.x-System
~1600 MB/s pro Kanal DMA-Bandbreite im PCIe 2.x-System
~800 MB/s pro Kanal DMA-Bandbreite im PCIe 1.x-System
Nehmen Sie Videos mit einer Auflösung von bis zu 4096 x 2160 und Bildraten von bis zu 240 Bildern pro Sekunde auf. Zu den typischen Ausgaben gehören (die tatsächliche Bildrate der Aufnahme kann durch die PCIe-Bandbreite und die interne Arbeitsfrequenz begrenzt sein):
- 4096x2160p 5/10/15/25/29.97/30/50/60
- 3840x2160p 5/10/15/25/29.97/30/50/60
- 1920x1080p 5/10/15/25/29.97/30/50/60/120
- 1280x720p 5/10/15/25/29.97/30/50/60/120 etc.
Unterstützen Sie benutzerdefinierte Ausgabeformate mit dem Magewell Capture SDK
Unterstützt benutzerdefiniertes EDID, Hoch-/Runterskalierung, De-Interlacing, Farbraumkonvertierung und Bildratenkonvertierung
Mehrere Capture-Streams, unbegrenzte Capture-Streams für jeden Eingangskanal
Unterstützt Zeitstempel und A/V-Synchronisierung
- Hardwarebasierter 100-ns-Takt mit hoher Auflösung
- Audio-Frames (192 Audio-Samples) und Video-Frames sind mit Hardware-Takt versehen
- Hardware-Uhr kann kartenübergreifend synchronisiert werden (über SDK)
Unterstützt das Extrahieren von ANC-Metadaten für benutzerdefinierte DID/SDID
Unterstützt Firmware-Upgrade
SDK & APIs
Das MWCapture SDK bietet Funktionen wie Signalstatusextraktion, Erfassungskonfiguration und Echtzeit-Audio- und Videoerfassung usw
Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
Linux V4L2/ALSA
Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
Linux V4L2/ALSA
Unterstütztes Betriebssystem
Windows 10/11/Server 2016 (x86 und x64) und höher
Linux (x86-, x64- und ARM-Architektur)
Linux (x86-, x64- und ARM-Architektur)
Eingabeschnittstellen
2 x SD/HD/3G-SDI
2 x SD/HD/3G/6G/12G-SDI
2 x SD/HD/3G/6G/12G-SDI
Host-Anschluss
M.2 2280 Type M (PCIe Gen3 x4)
Unterstützte Softwares
VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
Any other DirectShow/V4L2 encoding/streaming software
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
Any other DirectShow/V4L2 encoding/streaming software
LED-Anzeige
Status-LEDs zeigen den Betriebszustand jedes Kanals an:
- Langsam pulsierend: Eingangssignal entsperrt
- Ein: Eingangssignal gesperrt
- Doppeltes Blinken: Speicherfehler oder FPGA-Konfiguration fehlgeschlagen
- Aus: Firmware oder Stromversorgung abnormal
Formfaktor
M.2 2280 standard size (22 mm x 80 mm)
Zubehör
2 x 3G BNC (Part number: ELE00018)
2 x 3G H.FL75–2LPG–084N2-A–140 (14cm) (Teilenummer: ELE00019)
2 x 12G DFL75–2LPP–084N9D-A–140 (14 cm) (Teilenummer: ACC10020)
2 x 12G BNC (Teilenummer: ACC10021)
2 x 3G H.FL75–2LPG–084N2-A–140 (14cm) (Teilenummer: ELE00019)
2 x 12G DFL75–2LPP–084N9D-A–140 (14 cm) (Teilenummer: ACC10020)
2 x 12G BNC (Teilenummer: ACC10021)
Energieverbrauch
Maximaler Strom bei 3,3 V: ~ 1,96 A
Maximaler Stromverbrauch: ~ 6,5 W
Maximaler Stromverbrauch: ~ 6,5 W
Arbeitsumfeld
Betriebstemperatur: 0 bis 40 °C
Lagertemperatur: –20 bis 70 °C
Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend
Lagertemperatur: –20 bis 70 °C
Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend
