157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056

1.155,00 € *

zzgl.19% MwSt.zzgl. Versandkosten

Lieferzeit voraussichtlich 14 - 21 Tage

  • 310026
157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056 Bi-telezentrisches... mehr
Produktinformationen "157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056"

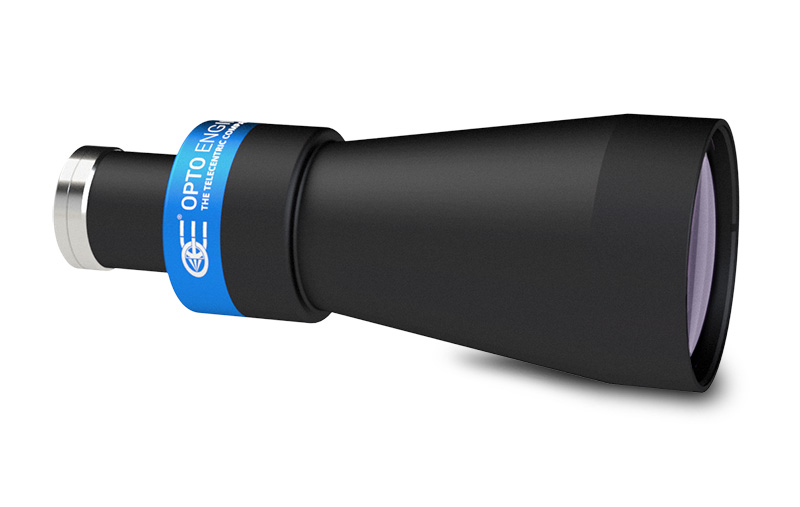

157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056


Bi-telezentrisches Objektiv für 1/2"-Detektoren, Vergrösserung 0.114 x, C-Mount

Das bi-telezentrische Objektiv TC12056 der TC-Serie von Opto Engineering sind die Hauptkomponente jedes auf der Bildverarbeitung basierenden Messsystems: Diese Objektive können das Maximum aus hochauflösenden Detektoren (z.B. 5 MP – 2/3“) herausholen und dabei Abbildungen von außergewöhnlicher Bildtreue und Genauigkeit aufnehmen.

technische Eigenschaften TC12056:

Vergrösserung (×) 0.114
Bildkreis Ø (mm) 8.0
Bildbereich des Objekts (8)
mit 1/3″-Sensor (4.8 x 3.6 mm) (mm × mm) 42.11 x 31.58
mit 1/2.5"-Sensor (5.70 x 4.28 mm) (mm × mm) 50.00 x 37.54
mit 1/2″-Sensor (6.4 x 4.8 mm) (mm × mm) 56.14 x 42.11
mit 1/1.8"-Sensor (7.13 x 5.37 mm) (7) (mm × mm) 62.54 x 46,75
mit 2/3″ - 5 MP-Sensor (8.45 x 7.07 mm) (mm × mm)  Ø = 62.20
Optische Angaben
Arbeitsabstand (1) (mm) 157.8

wF/# (2)

  8
Typische Telezentrie (max) (3) (deg) < 0.04 (0.08)
Typische Verzeichnung (max) (4) (%) < 0.04 (0.08)
Schärfentiefe (5) (mm) 51
CTF @ 70 lp/mm (%) > 50
Dimensionen
Mount   C
Phaseneinstellung (9)  -  -
Länge (6) (mm) 205.0
Durchmesser (mm) 80
Gewicht (g)  815
Arbeitsabstand: 157,8 mm
Objektiv Typ: telezentrisch
Sensor: 1/1,8, 1/2, 1/2,5, 1/3, 2/3
Objektivanschluss: C-Mount
Blende: 8.0, Fix
F-theta Distortion (-%): < 0.04
Filtergewinde: -
Image-Circle: Ø 8,0 mm
Koaxial: Nein
Vergrößerungsfaktor: 0.114
Weiterführende Links zu "157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056"
Verfügbare Downloads:
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "157.8 mm WD C-Mount Telezentrisches Objektiv Opto Engineering TC12056"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

technisches Datenblatt

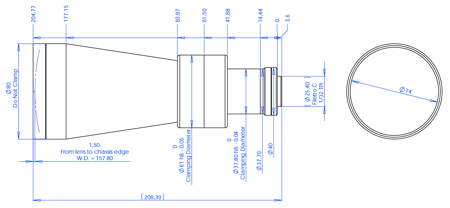

technische Zeichnung​
