RICOH stellt sein neues Fünf Megapixel Weitwinkel FA* Objektiv FL-CC0820-5MX mit 8mm Brennweite vor

RICOH stellt sein neues Fünf Megapixel Weitwinkel FA* Objektiv FL-CC0820-5MX mit 8mm Brennweite vor


Bilder mit hoher Auflösung und hohem Kontrast für größere Bereiche bei geringeren Arbeitsabständen

RICOH erweitert seine bestehende 5MX Objektivserie für Kameras mit 2/3“ Sensoren um ein Weitwinkelobjektiv mit der Brennweite 8mm. Die 5MX Baureihe für 5-Megapixel Kameras umfasst ab sofort die 5 Brennweiten 8mm, 12mm, 16mm, 25mm und 35mm.

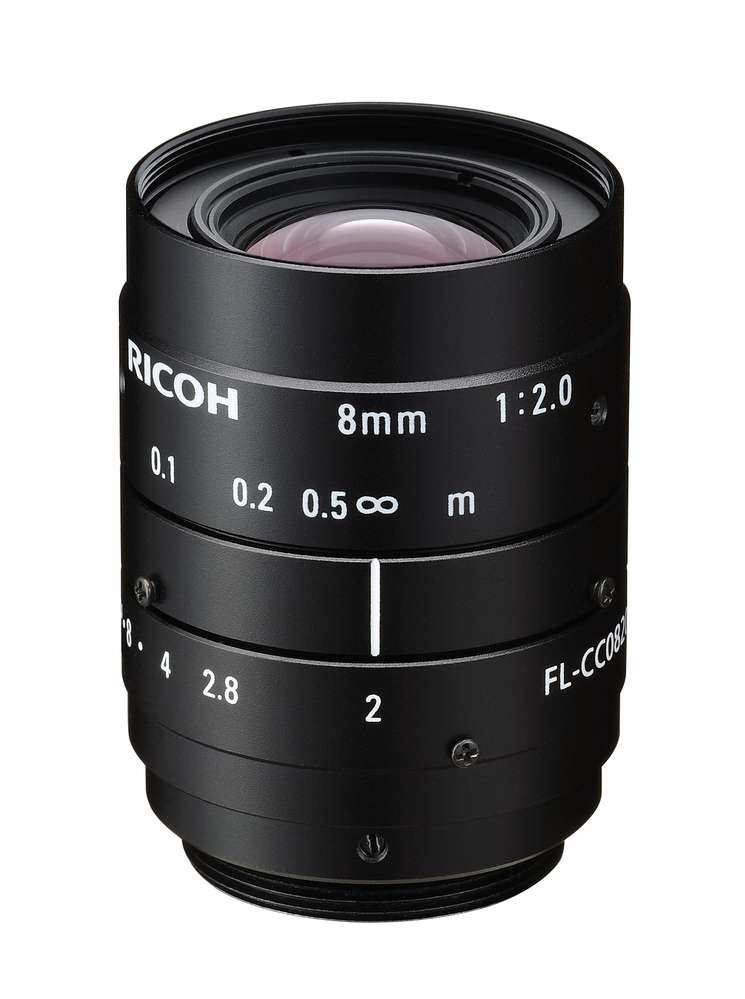

Ricoh_FL-CC0820-5MX_ml

Das neue Modell, wie die gesamte 5MX Baureihe mit einem C-mount ausgestattet, bietet den größten Blickwinkel dieser Serie und liefert gleichzeitig hochauflösende Bilder bis in die Peripherie. Mit der kürzesten Brennweite der 5MX Serie, kann dieses Objektiv in Anlagen auf engem Raum eingebaut werden und reduziert die Anzahl der Kameras im System.

So wie die bereits eingeführten 12mm, 16mm, 25mm und 35mm Objektive, folgt auch dieses neue Modell den Objektivstandards der JIIA (Japan Industrial Imaging Association) und erfüllt die S-Rank**-Kriterien (Best Performance Class). Dadurch können Bilder in hoher Auflösung, mit starkem Kontrast und Schärfe über den gesamten Sensorbereich bei allen Arbeitsabständen aufgenommen werden.

Die Verwendung des Floating Mechanismus ermöglicht eine hohe Leistung in Bezug auf die Auflösung und den Kontrast über den gesamten Fokussierbereich, von 0,1m bis unendlich. Unabhängig vom Arbeitsabstand behält dieses Objektiv ein scharfes Bild mit hoher Leistung über den gesamten Bereich bei, und erfüllt damit die Anforderungen des Bildverarbeitungsmarktes nach einer stabilen und hohen Inspektions-/Erkennungsgenauigkeit.

Das neue Objektiv bietet Bilder mit hoher Auflösung bis in die Bildränder bei gleichzeitig geringer Verzeichnung. Damit ist es hervorragend für die visuelle Inspektion von Platinen mit hoher Packungsdichte geeignet und um feine Haarrisse und andere Oberflächendefekte von Walzblechen, sowie Fehlpixel auf LCD-Monitoren zu erkennen. Es ist auch ideal für den Einsatz bei der gleichzeitigen Überprüfung verschiedener Eigenschaften wie Form, Farbe und Oberflächen von Nahrungsmitteln und Pharmazeutika auf Fehler und bei einer detaillierten Inspektion unterschiedlicher Erzeugnisse geeignet. Ein weiterer Einsatzbereich ist als visueller Sensor in Vision Systemen von Maschinen. Es ist damit perfekt für Robot Vision Anwendungen.

Der Markt erfordert ein hohes Maß an Inspektions- und Erkennungsgenauigkeit und der Trend geht in Richtung Objektive mit höherer Auflösung. Durch die Erweiterung unserer Produktpalette um diese leistungsstarken 5-Megapixel Objektive, werden wir den unterschiedlichen Marktanforderungen gerecht. Unser Ziel ist es, weiterhin neue Produkte zu entwickeln und unsere Position im Markt für FA-Objektive weiter auszubauen.

Hauptmerkmale des neuen RICOH FL-CC0820-5MX

Mit dem Einsatz dieser Weitwinkeloptik mit einer Brennweite von 8mm kann die Anzahl der Kameras in Ihrer Bildverarbeitungslösung reduziert und der benötigte Bauraum verkleinert werden.

Mit der kürzesten Brennweite innerhalb der 5MX Baureihe, ist dieses Objektiv für Inspektionsanwendungen mit eingeschränkten Platzverhältnissen ausgelegt, und erzielt trotz seines weiten Bildfeldes eine hohe Auflösung.

1. Reduzierung der Anzahl der Kameras:

Bei gleichem Arbeitsabstand ist es möglich, ein größeres Sichtfeld im Vergleich zu Objektiven mit längeren Brennweiten zu erzielen. Bei einem Arbeitsabstand von 125 mm bietet das 8-mm-Objektiv im Vergleich zu einem 16-mm-Objektiv (58 x 78 mm) etwa das 4-fache Sichtfeld (110 x 147 mm). (Abbildung 1)

FL-CC0820-5MX-02-DE

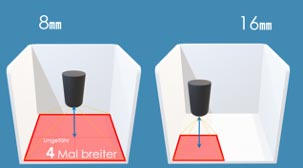

Abbildung 1: Reduzierung der Anzahl der Kameras (links: 8-mm-Objektiv / rechts: 16-mm-Objektiv)

2. Bauraum sparen:

Verringern Sie den Arbeitsabstand zu Objekten, indem Sie ein breites Sichtfeld ausnutzen. Wenn die Anwendung beispielsweise ein Sichtfeld von 110 x 150 mm benötigt, erfordert ein 25-mm-Objektiv einen Arbeitsabstand von über 400 mm. Unser 8-mm-Objektiv kann jedoch das gleiche Sichtfeld mit einem Arbeitsabstand von nur 125 mm erzielen. (Abbildung 2)

FL-CC0820-5MX-03-DE

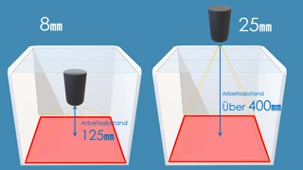

Abbildung 2: Einsparung von Installationsraum (links: 8mm-Objektiv / rechts: 25mm-Objektiv)

Spezifikation des neuen RICOH FL-CC0820-5MX

ModellFL-CC0820-5MX
Auflösung über 5 MP
Format 2/3"
Brennweite 8mm
Maximale Öffnung 1:2,0
Blendenbereich 2,0~16
Mount C
HorizontalHorizontaler Bildwinkel (1/3" format) 33,6°
HorizontalHorizontaler Bildwinkel (1/2" format) 44,0°
HorizontalHorizontaler Bildwinkel (1/1.8" format) 49,0°
HorizontalHorizontaler Bildwinkel (2/3" format) 58,5°
Minimale Objektdistanz 0,1m
Schnittweite 13,0mm
Filtergewinde 30,5 P=0,5mm
Abmessungen ⌀ 33 x 43mm
Gewicht 78g
Besondere Hinweise Fixierschrauben für Fokus und Blende

Hauptmerkmale von RICOH 5MX-Objektiven

  1. Bieten Bilder mit hoher Auflösung und hohem Kontrast und trägt so zu hoher Präzision und stabiler Bildverarbeitung bei
  2. Geringe Verzerrung reduziert die Belastung der Bildverarbeitung durch Verzerrungskorrektur
  3. Fokussierung mit Floating-Mechanismus ermöglicht die Aufnahme von Bildern mit hoher Auflösung in allen Entfernungen
  4. Kompaktes Design - 33mm Durchmesser ermöglichen die Installation in verschiedenen Arbeitsumgebungen

* FA-Objektiv = Factory-Automation Objektiv.

**JIIA Technical Report LER-007: Recommended specifications for high definition camera lenses (Empfohlene Spezifikationen für hochauflösende Kameraobjektive);
Anwendungen (S-Rank): Für Anwendungen mit hoher Auflösung über das gesamte Bildfeld;
Bewertungskriterien (S-Rank): Auflösung der Raumfrequenz gemäß der Nyquist-Frequenz über das gesamte Bild.
