Opto Engineering präsentiert neue telezentrische Objektive der TCCAGE-Serie















Neue telezentrische Objektive für HIGH SPEED und HIGH RESOLUTION 360 ° Messtechnik und Inspektion

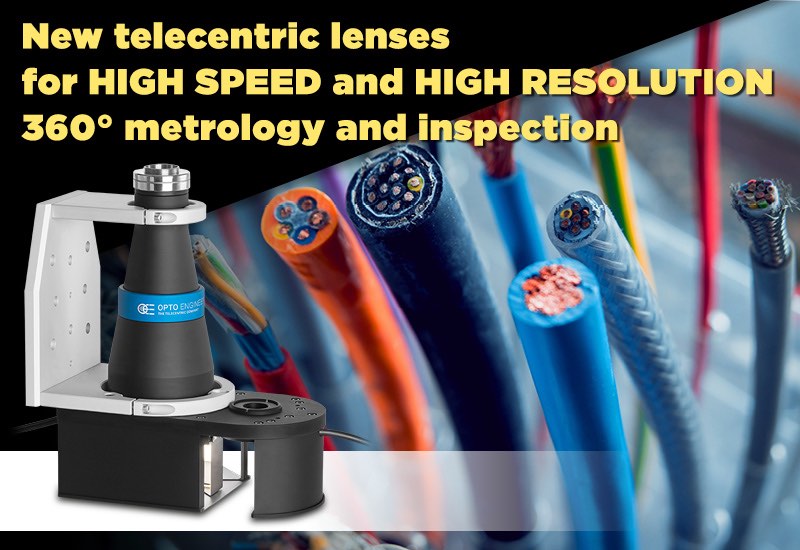

Opto-Enginieering-TCCAGE-optics

Es gibt viele Situationen, in denen sowohl Inspektion als auch Messung stattfinden müssen, möglicherweise mit einer 360 ° -Ansicht auf das Objekt: Kabel, Spritzen, Nadeln und viele kleine mechanische Teile, um nur einige zu nennen.

Die perfekte Wahl, um diese Anwendungen zu lösen

ist die TCCAGE-Optik, die jetzt mit folgenden Eigenschaften ausgestattet ist:

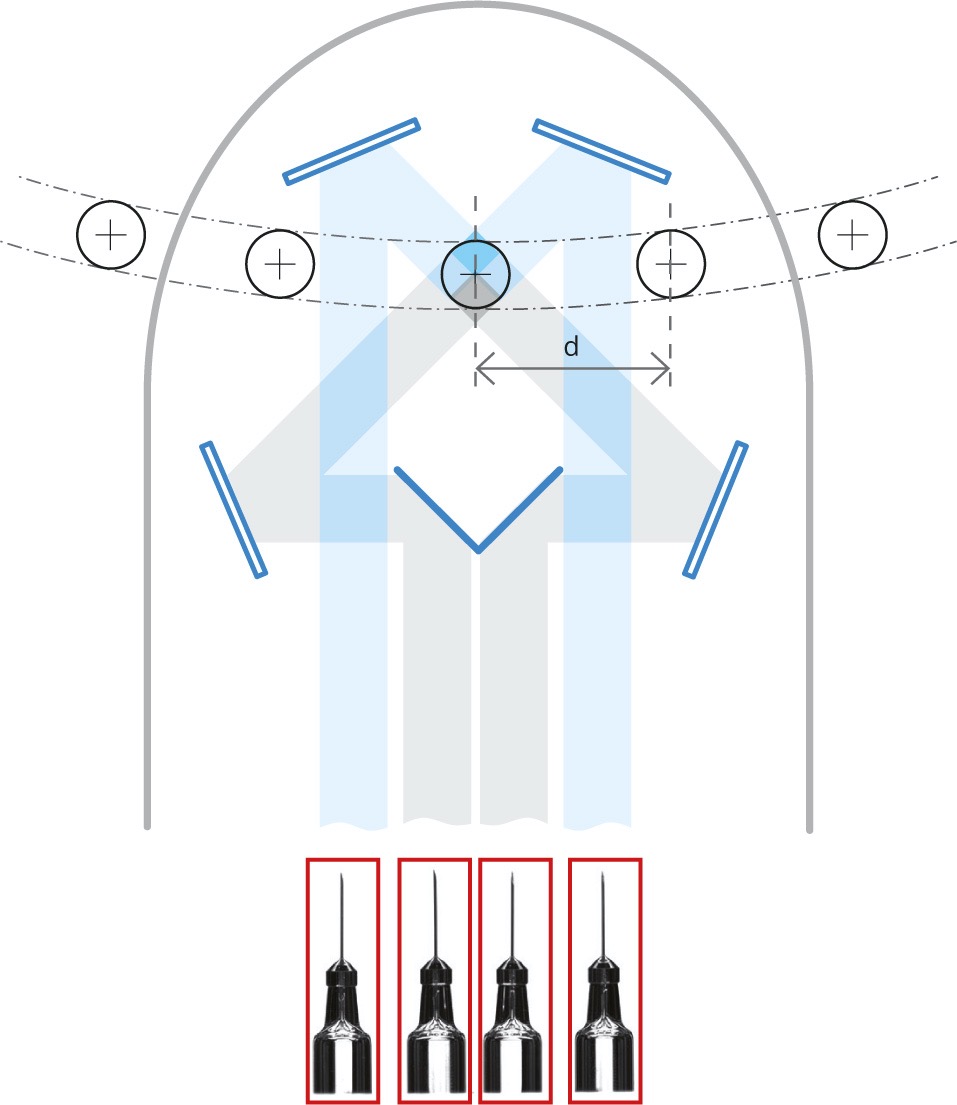

TCCAGE ist ein integriertes optomechanisches System, mit dem Teile von der Seite ohne Drehung geprüft und gemessen werden können.tccage_drawing

Vier senkrechte Ansichten eines Objekts werden von einer bitelzentrischen Linse durch eine Anordnung von Spiegeln bereitgestellt.

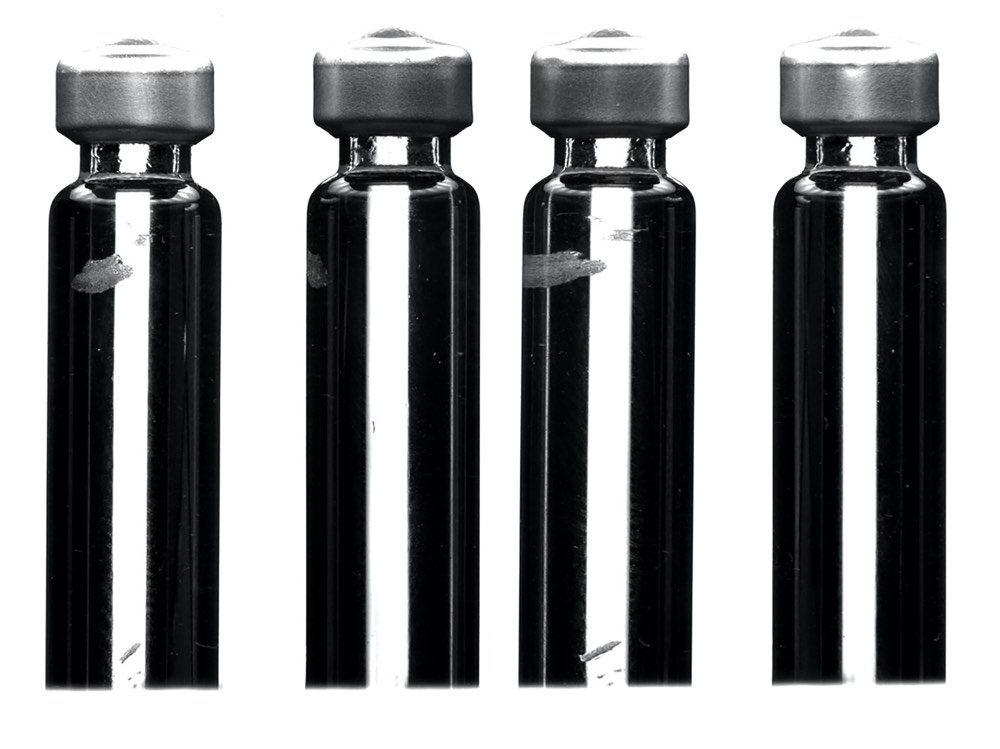

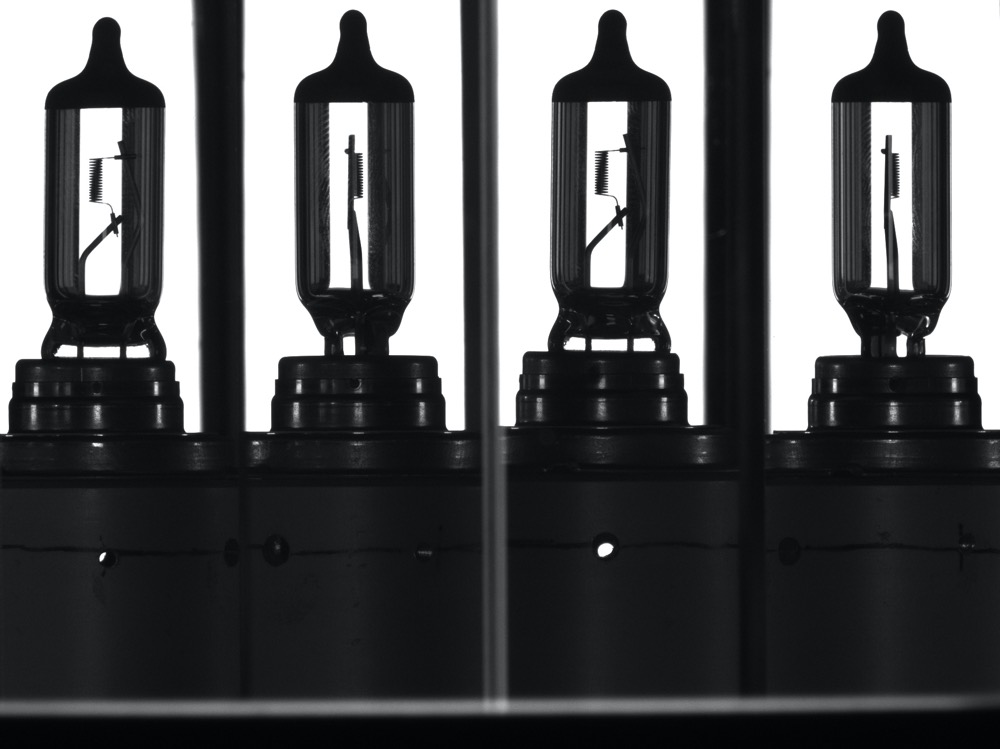

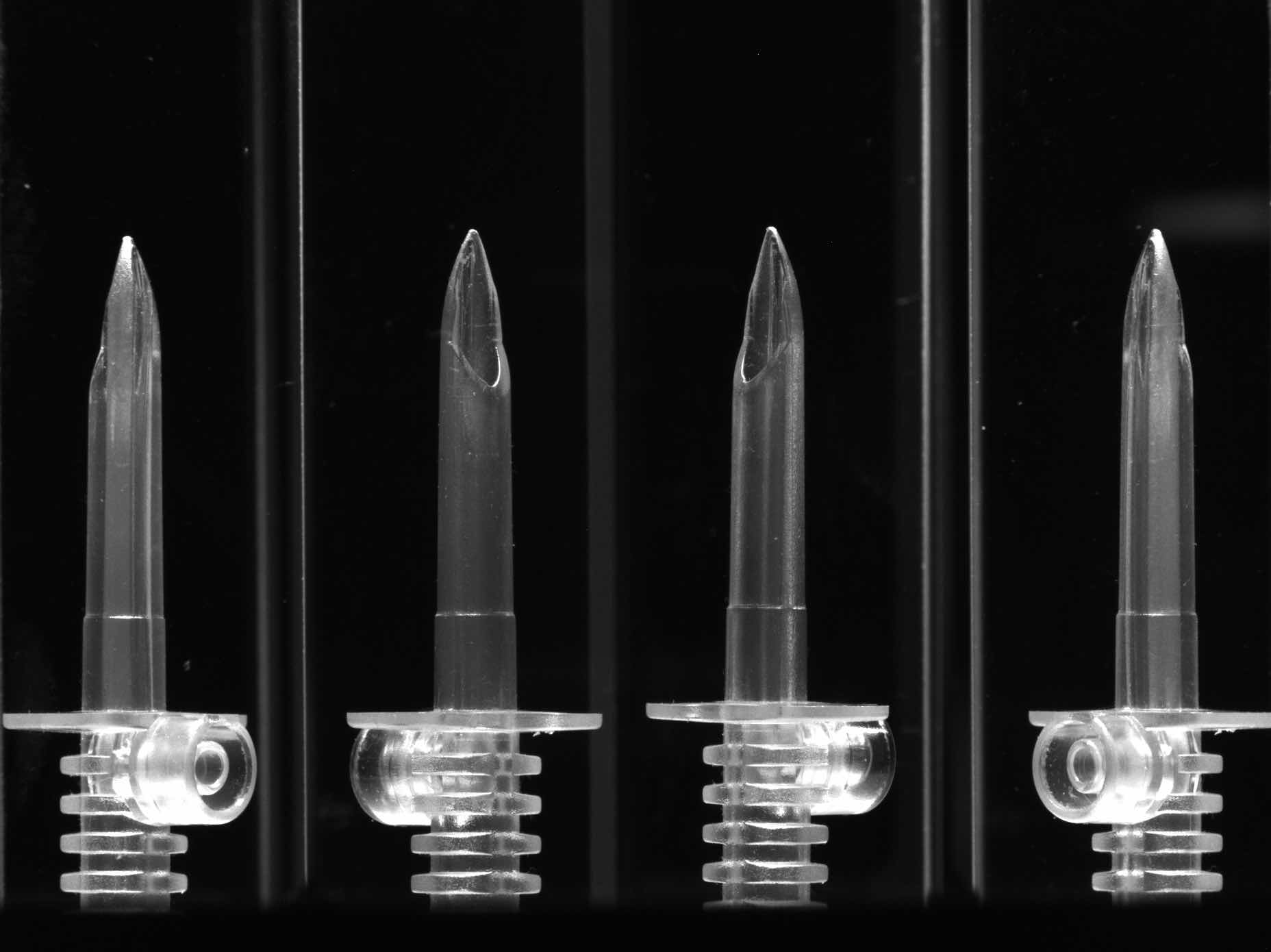

Sample_01 Sample_02 Sample_03-0

slice32x32Höhere Auflösung und Geschwindigkeit

Balken

Kleine Fehler können nur erkannt werden, wenn sie mit einer Anzahl von Pixeln abgedeckt sind, die ausreichen, um den richtigen Kontrast zu erzielen. Aus diesem Grund hat Opto Engineering neue telezentrische Objektiv-Modelle für hochauflösende Sensoren bis 1,1" und 4/3" eingeführt:

new-0

Artikel Bezeichnung Beschreibung
TCCAGE2MHR048-C Hochauflösendes bi-telezentrisches Multispiegelsystem für 1" Sensoren, C-Mount
TCCAGE3MHR048-C Hochauflösendes bi-telezentrisches Multispiegelsystem für 1,1" Sensoren, C-Mount
TCCAGE2MHR096-C Hochauflösendes bi-telezentrisches Multispiegelsystem für 1" Sensoren, C-Mount
TCCAGE3MHR096-C Hochauflösendes bi-telezentrisches Multispiegelsystem für 1,1" Sensoren, C-Mount
TCCAGE4MHR096-C Hochauflösendes bi-telezentrisches Multispiegelsystem für 1,2" Sensoren, C-Mount

Geschwindigkeit ist auch ein Schlüsselfaktor in vielen Produktionslinien, in denen die Inspektion mit vielen tausend Stück pro Stunde erfolgt: Eine leistungsstarke Beleuchtung ist der Schlüssel, um unter solchen Bedingungen klare Bilder zu erhalten. Aus diesem Grund hat Opto Engineering neue telezentrische Modelle mit außergewöhnlich leistungsstarken Nur-Blitz-Beleuchtungskörpern eingeführt:

new-0

Artiel Bezeichnung Beschreibung
TCCAGE12048HP Hochleistungs-bi-telezentrisches System für 1/2" Sensoren
TCCAGE23048HP Hochleistungs-biazentrisches System für 2/3" Sensoren
TCCAGE2MHR048HP-C

Hochleistungs-biazentrisches System für 1" Sensoren, C-Mount

TCCAGE3MHR048HP-C Hochleistungs-biazentrisches System für 1,1" Sensoren, C-Mount
TCCAGE12096HP Hochleistungs-biazentrisches System für 1/2" Sensoren
TCCAGE23096HP Hochleistungs-Bi-Telezentrisches System für 2/3" Sensoren
TCCAGE2MHR096HP-C Hochleistungs-biazentrisches System für 1" Sensoren C-Mount
TCCAGE3MHR096HP-C Hochleistungs-biazentrisches System für 1,1" Sensoren, C-Mount
TCCAGE4MHR096HP-C Hochleistungs-Bi-Telezentrisches System für 1,2" Sensoren, C-Mount

slice32x32

Kontaktieren Sie uns

Balken

Alle Objektive werden bald in unserem Webshop verfügbar sein

Wenn Sie ein Angebot benötigen oder Fragen haben.

Bitte kontaktieren Sie uns: hier klicken
