Vorgestellt: Die CF-ZA-1S Serie von Fujinon für Anwendungen der industriellen Bildverarbeitung





■"4D hochauflösende" Objektive


Die Fujinon CF-ZA-1S Serie

ico_ttl_05

für 1,1" große Bildsensoren.

Die Fujinon CF-ZA-1S-Serie unterstützt einen großen 1,1-Zoll-Sensor mit hoher Auflösung und einem Pixelabstand von 2,5 µm (entspricht 23 Megapixel). Die relative Ausleuchtung liegt bei über 90%* sodass ein klares Bild von der Bildmitte bis zum Randbereich gegeben ist.

* Wenn die Blende bei F4 eingstellt ist.

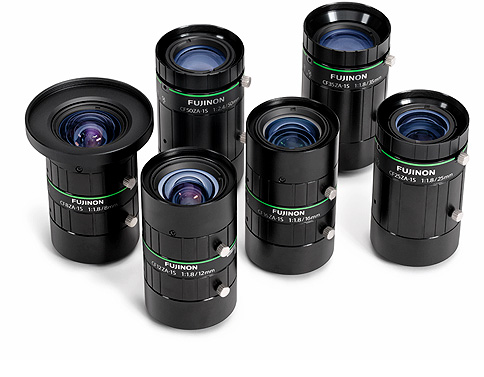

Fujinon_CF-ZA-1S_overview-Series

Modell Kompatible Formatgrößen

Brennweite

(in mm)

4/3  1.1  1/1.2  2/3   1/1.8 1/2  1/3

CF8ZA-1S

-   8

CF12ZA-1S

-  12

CF16ZA-1S

-  16
CF25ZA-1S 25
CF35ZA-1S 35
CF50ZA-1S 50

● Kompatible Sensorgröße (Standard): Ideale Größe zur Maximierung der Zielauflösung..





Haupteigenschaften


Relative Ausleuchtung erreicht bis zu über 90%

Fujinon_HRI_optical-design


Im Allgemeinen wird die Beleuchtung des Randbereichs des Bildes durch "relative Beleuchtung" und "Hauptstrahlwinkel (CRA)" bestimmt. Die CF-ZA-1S-Serie verwendet das ursprüngliche optische Design des Fujifilms mit einer relativen Beleuchtung von über 90% * (Linsenmonomer) und unterstützt einen großen 1,1-Zoll-Sensor dabei wird der CRA-Wert unter 5 ° gehalten. Somit ist ein klares und helles Bild bis in den Randbereich gegeben. * Wenn die Blende bei F4 eingstellt ist.

Um den Unterschied zwischen Licht und Schatten in der Mitte und im Randbereich zu verbessern, kann die Korrekturbehandlung des Bildes im Allgemeinen nur das "Rauschen" hervorheben, jedoch kein gutes Bild erhalten, während die CF-ZA-1S-Serie dies nicht erfordert eine korrekte Beleuchtung und realisiert eine gleichmäßige Beleuchtung einschließlich des Randbereichs, wodurch ein qualitativ hochwertiges Bild mit geringem Rauschen erhalten werden kann. Es ist am besten für die Inspektion anwendbar, die eine höhere Zuverlässigkeit erfordert.

<Echtbild ohne Korrekturbehandlung>
Fujinon_Real-image_01 Fujinon_Real-image_02
CRA mit einem Makroobjektiv  CF-ZA-1S Serie
Fujinon_with-30-peripheral-illumination Fujinon_with-80-peripheral-illumination



Original hochauflösende Leistung der Fujinon-Objektive mit
"4D Hohe Auflösung"

Fujinon-4D-high-resolution

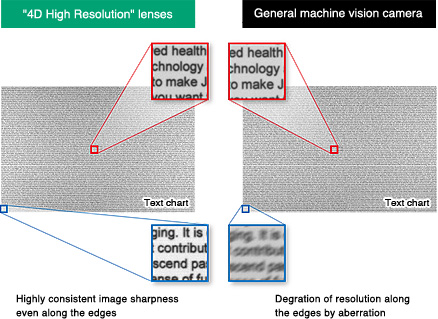

"4D High Resolution" sorgt für gleichbleibend hohe AuflösungFujinon_high-resolution-lenses

 von der Bildmitte bis zum Randbereich. Natürlich können Blendeneinstellungen und Arbeitsabstände die Ergebniss beinflussen. Doch durch die ursprüngliche hochauflösende Leistung des Fujinon-Objektivs kann ein Bild mit hoher Auflösung erhalten werden

unter verschiedenen Einstellungen und fotografischen Bedingungen.

Durch die Unterstützung eines Sensors mit 1,1" und einem Pixelabstand von 3,45 µm (entspricht 12 Megapixel) wird die Kameraleistung am meisten genutzt. Insbesondere ist dies für IMX253 (1,1" - Typ) und IMX255 (1") am besten geeignet.

Das Objektiv unterstützt Sensoren der nächsten Generation, die immer empfindlicher werden. Es eignet sich für 1,1-Zoll-Sensoren und 2,5-µm-Pixel (entspricht 23 Megapixel).

Verhindern Sie einseitige unschärfe und einzelne Fehler durch hochpräzise Montagetechnologie und Originaldetektor.





Es wurde die ursprüngliche mechanische Struktur der
"Vibrationsfestigkeit und Schlagfestigkeit" von Fujifilm übernommen

Fujinon_Anti-shock-and-vibration



Streng durchgeführter Vibrations-Test nach Vorgabe: JIS C 60068-2-6* 1 ergaben eine konstant hohe Auflösung vor und nach dem Test.

Fujinon_Anti-shock-and-vibration-machine

Unter den Umständen, dass Roboter und 3D Scann-Anwendungen, etc. im Bereich der industriellen Bildverarbeitung die optische Achsenvariation um 10G*2 betragen können, weisen die Objektive von Fujinon nur eine maximale Bildverschiebung von unter 10µm auf.



Ohne den übermäßigen Gebrauch von Klebstoff und durch die Übernahme der mechanischen Bauart*3 von Fujinon, tritt keine Verschlechterung der Bildqualtiät duch Feuchtigkeit oder Hitze auf.

Die Leistung von "Vibrationsfestigkeit und Stoßfestigkeit" ist gesichert, obwohl die Iris eingestellt werden kann. Diese Funktionen erleichtern die Bedienung.

*1: [Gemäß JIS C 60068-2-6], Vibrationsfrequenz 10-60 Hz (Amplitude 0,75 mm), Vibrationsfrequenz 60-500 Hz (Beschleunigung 100m / S2) und Abtastzyklus um 50 Zyklen
*2: Der anwendbare Wert von G-Kräften ist von Modell zu Modell unterschiedlich
*3: Die patentierte Technologie des Unternehmens

Unterstützt bei kompakter Baugröße von Ø39mm große 1.1" Sensoren

Hoher Komfort und Zuverlässigkeit

Die kompakte Bauform und Außendurchmessers von nur Ø 39 mm (CF8ZA-1S Ø54mm) trägt zur Platzersparnis bei.

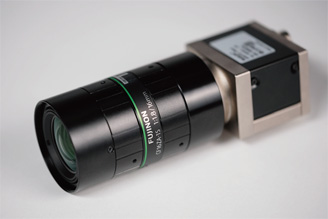

 Fujinon_machine-vision-camera-with-16mm-CF16ZA-1S

 Nachrüsten der CF-ZA-Serie an der Machine Vision-Kamera, die große Sensoren unterstützt

Durch die Verwendung des internen mechanischen Fokus ändert sich die Gesamtlänge der Linse beim Fokussieren nicht

Ausgestattet mit 3 Positionierungslöchern zur Fixierung von Blende- und Fokusring an dem Objektivkörper können die Einstellbedingungen frei gewählt und arretiert werden.

Wenn auf dem Objektiv ein Hinweisschild angezeigt wird, das die optimale Fokusposition anzeigt, wenn sich das Motiv im Abstand von 50 cm befindet, können Sie die Versetzung des Rückflansches effektiv erkennen.

Die "Anti-Separation-Struktur" ist in der Rändelschraube für Blende und der Fokus implementiert. So dass die Schraube selbst bei heftigen Schütteln nicht abfällt.

Bei der Herstellung der Objektive, werden die optischen Eigenschaften von jeder Linse maschinell geprüft.
Als Nachweis der efolgten Kontrolle, wird jeder Linsenkonus mit QR-Code bedruckt.



Lineup




Fujinon_CF8ZA-1SIox7375w3IM4h ico_ttl_03

► CF8ZA-1S









Brennweite [mm] 8
Blendenbereich (F. no) F1.8 - F16
Öffnungswinkel 85.7° x 67.5°
Arbeitsabstand (M.O.D) [mm] ∞ - 100
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M52 x 0.75
Mount C-Mount
Gewicht (ca.) [g] 180
Sensorgröße (std.) 1.1" (2.5µm)
CRA (Chief Ray Angle) 4.5
Verzeichnung (TV distortion) [%] -4.81
Abmessungen [mm] Ø54 x 67



ico_ttl_03 Fujinon_CF16ZA-1SdyHiRwCWiRZM6

► CF12ZA-1S









Brennweite [mm] 12
Blendenbereich (F. no) F1.8 - F16
Öffnungswinkel 62,5° x 47,8°
Arbeitsabstand (M.O.D) [mm] ∞ - 100
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M37.5 x 0.5
Mount C-Mount
Gewicht (ca.) [g] 180
Sensorgröße (std.) 1.1" (2.5µm)
CRA (Chief Ray Angle) 4.5
Verzeichnung (TV distortion) [%] -2.82
Abmessungen [mm] Ø39 x 67,6



ico_ttl_03Fujinon_CF16ZA-1SdyHiRwCWiRZM6

► CF16ZA-1S









Brennweite [mm] 16
Blendenbereich (F. no) F1.8 - F16
Öffnungswinkel 47.3° x 36.1°
Arbeitsabstand (M.O.D.) [mm] ∞ - 100
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M37.5 x 0,5
Mount C-Mount
Gewicht (ca.) [g] 180
Sensorgröße (std.) 1.1" (2.5µm)
CRA (Chief Ray Angle) 4.9
Verzeichnung (TV Distortion) [%] -0,80
Abmessungen [mm] Ø39 x 67,6





ico_ttl_03Fujinon_CF25ZA-1SVETYRuSvMbtGo

► CF25ZA-1S









Brennweite [mm] 25
Blendenbereich (F. no) F1.8 - F16
Öffnungswinkel 32.9° x 24.8°
Arbeitsabstand (M.O.D) [mm] ∞ - 100
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M37.5 x 0.5
Mount C-Mount
Gewicht (ca.) [g] 170
Sensorgröße (std.) 1.1" (2.5µm)
CRA (Chief Ray Angle)  2.7
Verzeichnung (TV Distortion [%]) -0.83
Abmessungen [mm] Ø39 x 67



ico_ttl_03Fujinon_CF35ZA-1Sm5Tqy0eJtxN26

► CF35ZA-1S









Brennweite [mm] 35
Blendenbereich (F. no) F1.8 - F16
Öffnungswinkel 23.0° x 17.3°
Arbeitsabstand (M.O.D.) [mm] ∞ - 200
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M37.5 x 0.5
Mount C-Mount
Gewicht (ca.) [g] 165
Sensorgröße (std.) 1.1" (µm)
CRA (Chief Ray Angle) 4.5
Verzeichnung (TV distortion) [%] -0,32
Abmessungen [mm] Ø39 x 67.3



ico_ttl_03Fujinon_CF50ZA-1SV1VR82ax9BoNS

► CF50ZA-1S









Brennweite 50
Blendenbereich (F. no) F2.4 - F16
Öffnungswinkel 16.6° x 12.5°
Arbeitsabstand (M.O.D.) [mm] ∞ - 200
Fokussteuerung manuell
Blendensteuerung manuell
Filtergewinde [mm] M37.5 x 0.5
Mount C-Mount
Gewicht (ca.) [g] 155
Sensorgröße (std.) 1.1 (2.5µm)
CRA (Chief Ray Angle) 4.8
Verzeichnung (TV distortion) [%] -0.17
Abmessungen [mm] Ø39 x 68
