Fujinon Produkt-Update der HF-12M-Serie

Ankündigung: Fujinon hat die HF-12M Machine Vision Lens-Serie modifiziert. Modifikation der Montierung

HF-12M: Modifikation der Montierung

Da die HF-12M-Serie von Fujinon ein Problem hatte, nicht in jede industrielle Bildverarbeitungskameras zu passen, und nicht mit 5-mm-Zwischenringen passte, beschloss Fujinon, die HF-12M-Serie zu aktualisieren und die bekannten Probleme zu beheben. Nachfolgend finden Sie die Änderungsinformationen:
Alter C-Mount Anschluss:
Passte nicht mit 5 mm Zwischenringen bei mehreren Industrie-Kameras

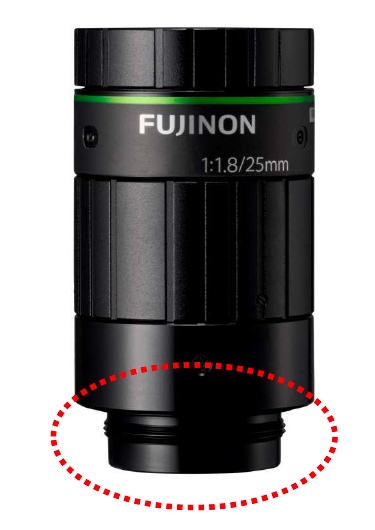

Fujinon-HF-12M-Serie-Modification-Mount
Problem:
  • Durchmesser zu groß
  • Mechanische Rückseite zu lang
Lösung
  • kleinerer Durchmesser
  • kürzere mechanische Rückseite
Modifikation des C-Mount:
Vorher
Nachher
Durchmesser
24mm
21.5mm
Länge
7.9~8mm
7.4~7.5mm
Ergebnis:

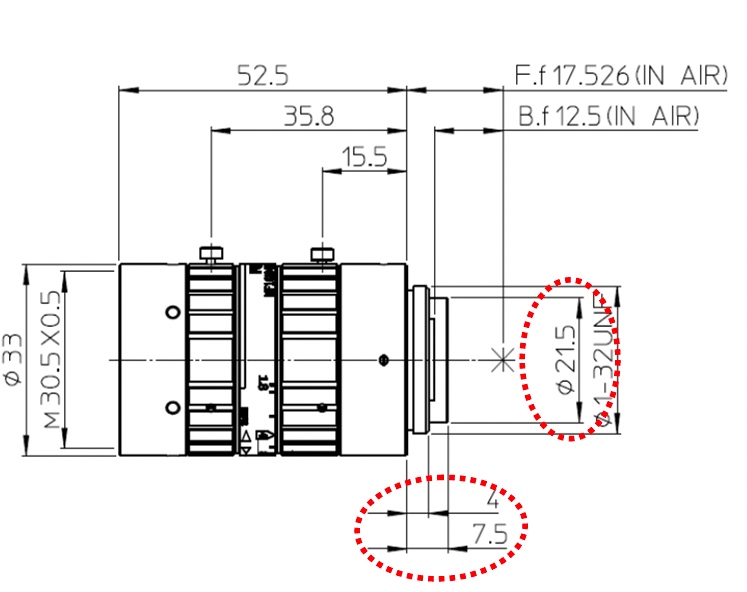

Fujinon-HF-12M-Serie-Modification-Mount_drawing
Der modifizierte C-Mount passt mit 5-mm-Zwischenringen und allen MV-Kameras
