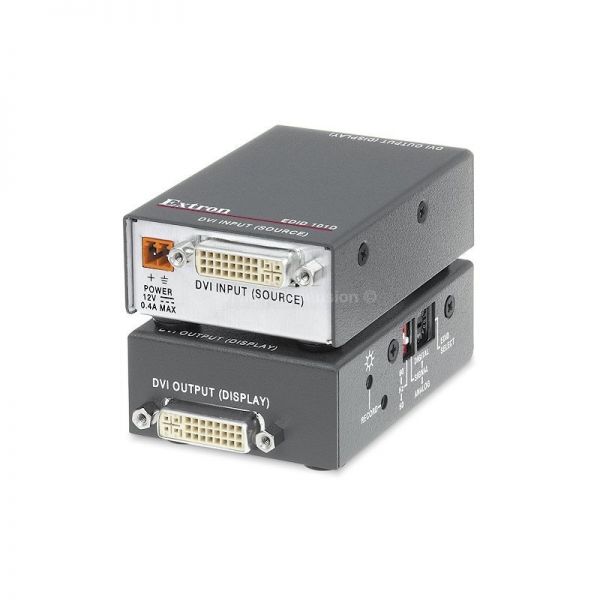

Extron EDID 101D

Extron EDID 101D EDID-Emulator
249,90 € *
Nettopreis: 210,00 €

inkl.19% MwSt.zzgl. Versandkosten

Lieferzeit ca. 5 Tage

Firmenkonditionen: zum Firmen-Login
  • 303033
Der Extron EDID 101D ist ein EDID-Emulator für Single Link- und Dual Link-DVI- und... mehr
Produktinformationen "Extron EDID 101D"

Der Extron EDID 101D ist ein EDID-Emulator für Single Link- und Dual Link-DVI- und RGBHV-Signalquellen. Er verfügt über EDID Minder®, eine Extron-exklusive Technologie für eine automatische und ständige EDID-Kommunikation (Extended Display Identification Data). EDID Minder stellt sicher, dass die Quelle korrekt hochfährt und die richtige Auflösung am Ausgang bereitstellt. Vorgespeicherte EDID-Daten werden basierend auf einer benutzerdefinierten Auflösung und Bildwiederholfrequenz an die Quelle kommuniziert. Der EDID 101D kann ebenfalls EDID-Informationen erfassen und speichern, wenn er an ein Display angeschlossen wird. Er kann direkt von der DVI-Quelle oder mit einem optionalen, externen Netzteil mit Strom versorgt werden. Das kompakte, 2,5 cm hohe Gehäuse des EDID 101D mit 1/8-Rackbreite kann praktisch und diskret installiert werden.

Merkmale

  • Eingang: DVI-I-Anschluss
  • Ausgang: DVI-I-Anschluss
  • EDID Minder® verwaltet automatisch die EDID-Kommunikation zwischen den angeschlossenen Geräten — Die EDID Minder-Technologie stellt sicher, dass alle Quellen korrekt hochfahren und die Inhalte in der richtigen Auflösung an das Display ausgegeben werden.
  • Kontinuierliches EDID-Management für DVI-Quellen
  • Auswählbare Auflösungen und Bildwiederholfrequenzen — Vorgespeicherte EDID-Daten werden auf der Basis einer benutzerdefinierten Auflösung und Bildwiederholfrequenz an die Quelle kommuniziert.
  • Erfassung der EDID-Daten — Der EDID 101D kann die vorhandenen EDID-Informationen erfassen und speichern, wenn er an ein Display angeschlossen wird.
  • Direkte Stromversorgung über die DVI-Quelle — Der EDID 101D kann über das eingehende DVI-Quellensignal mit Strom versorgt werden, so dass die Montage eines Netzteils nicht mehr erforderlich ist.
  • 2,5 cm hohes Metallgehäuse mit 1/8-Rackbreite
  • Optionales, energieeffizientes und externes Universal-Netzteil erhältlich (Teilenummer 70-775-01) — Das Netzteil bietet weltweite Kompatibilität, geringen Stromverbrauch und reduziert die Betriebskosten.

Weiterführende Links zu "Extron EDID 101D"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Extron EDID 101D"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zahlenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Specification EDID 101 Series

Specification

EDID 101 Series
 NOTE     If you use a DVI-A to 15-pin HD adapter, the EDID 101D can be used for analog signal pass-through.

Video — EDID 101D, digital signals
   Maximum data rate  10 Gbps (3.3 Gbps per color)
   Maximum pixel clock  330 MHz (165 MHz per link)
   Resolution range  Up to 2560x1600 @ 60 Hz
   Formats  RGB and YCbCr digital video
   Standards  DVI 1.0, EDID 1.3

Video input — EDID 101D, digital signals
   Number/signal type  1 dual or single link DVI-D
   Connectors  1 female DVI-I

Video output — EDID 101D, digital signals
   Number/signal type  1 dual or single link DVI-D
   Connectors  1 female DVI-I

Video — EDID 101D, analog signals; EDID 101V
   Bandwidth  350 MHz (-3 dB)
   Gain  Unity

Video input — EDID 101D, analog signals; EDID 101V
   Number/signal type  1 analog VGA-UXGA RGBHV, RGBS, RGsB, RsGsBs
   Connector  1 female 15-pin HD
   Nominal level  0.7 Vp-p for RGB
   Minimum/maximum levels  Analog: 0.3 V to 1.5 Vp-p with no offset
   Impedance  75 ohms
   Horizontal frequency  15 kHz to 145 kHz
   Vertical frequency  30 Hz to 170 Hz

Video output — EDID 101D, analog signals; EDID 101V
   Number/signal type  1 analog RGBHV, RGBS, RGsB,RsGsBs (follows input)
   Connector  1 female 15-pin HD
   Minimum/maximum levels  Follows input
   Impedance  75 ohms

General
   Power  Supplied by the 5 V signal from a DVI source (pin 14), a VGA* source (pin 9), or from an external power supply
    NOTE     *Some VGA source devices do not provide power output.
    NOTE     The external power supply, Extron part number 70-775-01, is not included.
   External power supply  100 VAC to 240 VAC, 50-60 Hz, external; to 12 VDC, 1 A, regulated
   Power input requirements  12 VDC, 0.05 A
   Temperature/humidity  Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling  Convection, no vents
   Mounting
      Rack mount  Yes, with optional 1U rack shelf
   Enclosure type  Metal
   Enclosure dimensions  1.0" H x 2.2" W x 3.0" D (one-eighth rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
   Product weight  0.4 lbs (0.2 kg)
   Shipping weight  2 lbs (1 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety  CE, c-UL, UL
      EMI/EMC  CE, C-tick, FCC Class A, ICES, VCCI Class A
      Environmental  Complies with the appropriate requirements of RoHS, WEEE
   Warranty  3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
